Cvičení 1: Klasifikace objektů signálu

Začněte klasifikací objektů ve výkresu Classify_Signals.

Poznámka:

V tomto cvičení se používá soubor Classify_Signals.dwg, se kterým jste pracovali ve Cvičení 3: Přidání tříd objektů do definičního souboru.

Klasifikace objektů signálu

1. Pokud není v aplikaci AutoCAD Map 3D otevřen výkres AutoCAD Map 3D, otevřete jej.
2. Klikněte na kartu Vytvořitpanel Objekt výkresuVybrat neklasifikované. Hledat

   Vyberte neklasifikované objekty, aby je bylo možné přidat do třídy objektu .

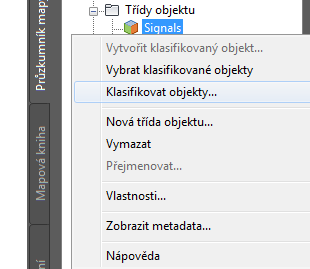

3. Klikněte pravým tlačítkem na třídu objektů Signály v Prohlížeči map v podokně Úlohy a klikněte na příkaz Klasifikovat objekty.


   Klasifikujte vybrané objekty v případě, že splňují kritéria třídy objektů.

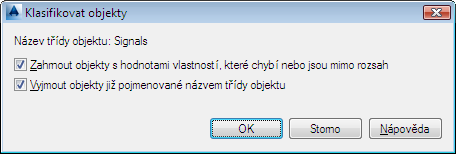

4. V dialogu Klasifikovat objekty nechte zaškrtnuta všechna políčka a klikněte na tlačítko OK.

5. Chcete-li zkontrolovat správnou klasifikaci objektů, stisknutím klávesy Esc zrušte výběr. Na kartě Prohlížeč mapy podokna Úlohy klikněte pravým tlačítkem na třídu objektů Signály a klikněte na příkaz Vybrat klasifikované objekty.

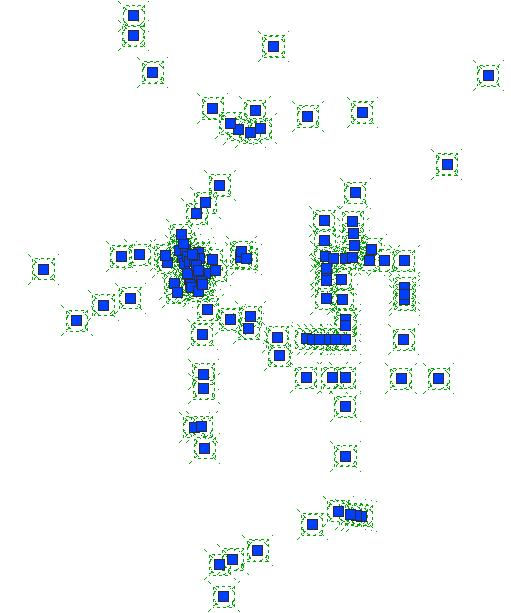

   Všechny signály jsou vybrány.

6. Opětovným stisknutím klávesy Esc zrušte výběr a signál potom vyberte kliknutím na něj.
7. Klikněte pravým tlačítkem na vybraný signál a klikněte na příkaz Vlastnosti.
8. Na paletě Vlastnosti klikněte na kartu Třída objektů a prohlédněte vlastnosti.

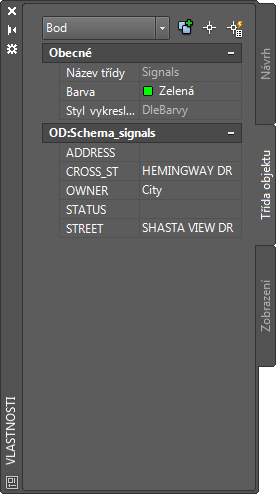

   Prohlédněte vlastnosti pro členy třídy objektů Signály.

9. Uložte a zavřete soubor Classify_Signals.dwg.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Klasifikace cest a parcel.
