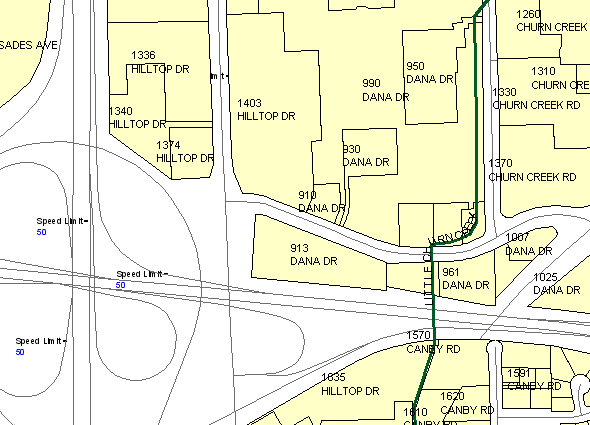

U lineárních prvků je možné určit, aby se popisek prvku zobrazoval podél křivky prvku. Například u řek je možné zobrazovat názvy podél ohybů. V tomto cvičení použijete k tvorbě popisků pro potoky na mapě funkci Pokročilé umístění.
Poznámka:
V tomto cvičení se používá mapa upravená ve Cvičení 2: Vylepšení popisků pomocí výrazů.
Zobrazení textu podél křivky
- Otevřete mapu, kterou jste upravili a uložili v předchozích cvičeních.
Mapu jste uložili pod novým názvem pomocí příkazu Uložit jako.
- V podokně Úlohy zobrazte Správce zobrazení (pokud ještě není zobrazen).

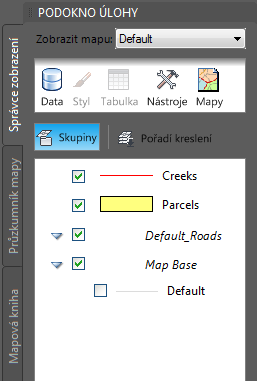

Karta Správce zobrazení zobrazuje hladiny na aktuální mapě.
- Vyberte hladinu Creeks a klikněte na tlačítko Styl.

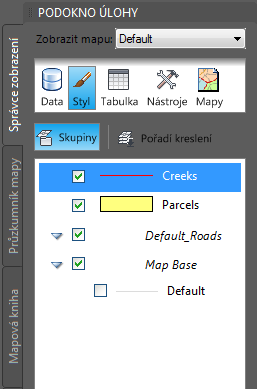

Klikněte na hladinu Creeks a potom na tlačítko Styl.
- V dolní polovině okna Editor stylu klikněte na buňku pod položkou Styl.
- V dialogu Stylizovat čáru změňte barvu na modrou nebo zelenou. Potom klikněte na tlačítko Použít a Zavřít.
- V Editoru stylu klikněte na buňku pod položkou Popisek prvku v dolní polovině okna. V dialogu Stylizovat popisek proveďte následující úkony:
- Klikněte na tlačítko Přidat popisek.
- V poli Textový obsah vyberte položku Název.
- V poli Barva pozadí textu vyberte možnost Bez barvy.
- V poli Rozšířené zkontrolujte, jestli je možnost Poloha popisku nastavena na Opakovat.
- Klikněte na tlačítko OK.
- Zavřete Editor stylů.
Kde se nyní nacházíte
Přibližte zobrazení tak, aby byly na mapě vidět názvy potoků.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Přidání statického textu.
