Přidání referenční mřížky do mapy

Referenční systém můžete do mapy přidat ve výkresovém prostoru. Mezi referenční systémy patří referenční sítě a rastry. Referenční síť je síť překrývající mapu. Souřadnicová síť je síť geografických linií zeměpisné šířky a délky.

Síť může zobrazit více nebo méně podrobností.

Přidání referenčního systému do mapy

  1. Přepněte na kartu Rozvržení.
  2. Na pásu karet klikněte na možnost Nástroje rozvržení > Referenční systém > Vytvořit .
  3. Vyberte výřez pro referenční systém. Zobrazí se dialog Vytvořit referenční systém.
  4. V dialogu Vytvořit referenční systém proveďte následující úkony:
    • Šablona referenčního systému: Zvolte schéma písmen referenční sítě. Použijte systém zeměpisné šířky a délky, systém Military Grid Reference System, systém United States National Grid nebo souřadnicový systém aktuální mapy.
    • Měřítko: Zvolte skutečné měřítko referenční sítě.
    • Přesnost: Zvolte přesnost linií osnovy.
      Možnosti přesnosti se liší v závislosti na jednotkách použitých v referenčním systému:
      • Systém MGRS (Military Grid Reference System): pevné sady přesnosti v metrech nebo zóny sítě
      • Úhlové (například zeměpisná šířka, délka): pevné sady stupňů
      • Lineární (například souřadnicový systém Spojených států): pevné sady vzdáleností
      • Neznámý: mapový prostor jednotky, ve výchozím nastavení využívá 4 – 5 horizontálních linií osnovy
      Pomocí aplikace AutoCAD Map 3D lze linie osnovy vykreslit na úroveň přesnosti. Značky jsou generovány automaticky. U úhlových linií sítě se značky objeví v 1/5 intervalech; u lineárních linií osnovy se značky objeví v 1/10 intervalech. Například pokud u systému zeměpisné šířky a délky zadáte linie osnovy každých 10 stupňů, zobrazí se značky každé 2 stupně mezi liniemi osnovy.
  5. Klikněte na tlačítko OK.

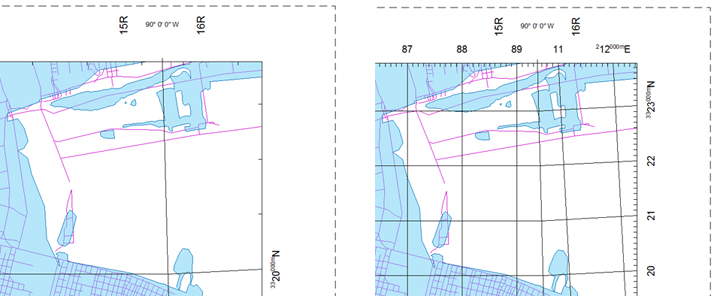

    V rozvržení se zobrazí rastr. Popisky rastru jsou typu Mtext, a lze je nezávisle přesouvat nebo upravovat.
