Vytvoření vlastní severky

Chcete-li použít tento postup, je nutné, abyste byli seznámeni s paletami Editor bloků a Vytváření bloků aplikace AutoCAD a s definicemi atributů aplikace AutoCAD.

Vytvoření vlastní severky

1. Vytvořte blok aplikace AutoCAD, který obsahuje grafické znázornění severky.

   K vytvoření bloku severky použijte okno Editor bloků.

   • Zadáním příkazu BE na příkazový řádek otevřete okno Editor bloků.
   • Zadejte název bloku severky.
   • Přidejte požadovanou grafiku nebo dekoraci.



2. Definujte vlastnosti otočení.

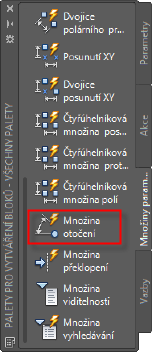

   • V okně Vytváření bloků na paletě Sady parametrů klikněte na položku Množina otočení.



   • Klikněte pravým tlačítkem na výsledný parametr a klikněte na možnost Vlastnosti.

     Také můžete napsat VLASTNOSTI na příkazovém řádku.

   • Na paletě Vlastnosti pod položkou Popisky vlastností změňte možnost Množina otočení na možnost Otočení pohledu mapy.

     Aplikace AutoCAD Map 3D používá tento parametr k výpočtu úhlu severky.



   • Nechcete-li tuto vlastnost zobrazovat, pod položkou Různé na paletě Vlastnosti změňte možnost Zobrazit vlastnosti na možnost Ne.
   • Nechcete-li zobrazovat uzly pro tuto vlastnost, změňte možnost Počet uzlů na hodnotu 0.
3. Uložte blok a zavřete okno Editor bloků.
