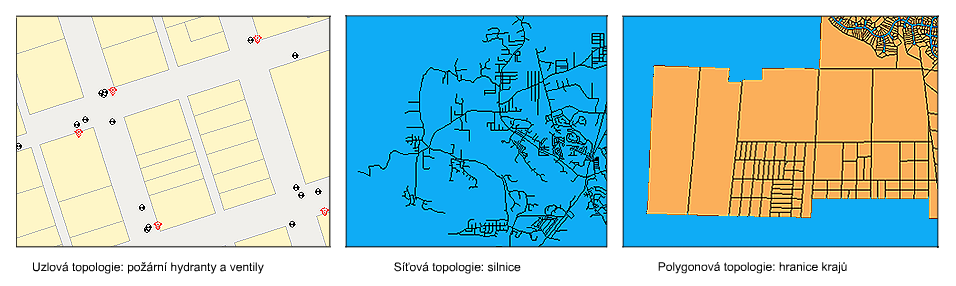

Pomocí aplikace AutoCAD Map 3D lze vytvořit uzlové, síťové nebo polygonové topologie.
Uzlové topologie
- Určete vztahy mezi uzly (bodové objekty).
- Často se používají při analýzách ve spojení s jinými topologiemi.
Síťové topologie
- Připojením spojnic (čáry) vytvořte lineární síť.
- Spojnice mohou propojovat uzly.
Příkladem síťové topologie je rozvod vody, kde je sledován tok vody z vodárny do domů. Jiným příkladem je silniční síť. U síťových topologií lze určit směr spojnice a určit odpor spojnice nebo uzlu.
Polygonové topologie
- Určete polygony, které zastupují uzavřené oblasti, například parcely nebo oblasti pro sčítání lidu. Spojnice definuje společnou hranici dvou sousedících ploch.
Jako polygonovou topologii můžete například použít daňové rozdělení nebo uzemní plánování, ve kterém jednotlivé parcely reprezentují polygony. Dalšími příklady použití polygonové topologie mohou být různé politické hranice, například volební okrsky, hranice měst, států nebo krajů, speciální okrsky a školní okrsky.
Poznámky
Při tvorbě topologie pamatujte na tato pravidla:
- Před vytvořením síťové nebo polygonové topologie začistěte mapu pomocí nástrojů pro začištění výkresu. Síťové topologie obvykle nevyžadují začištění.
- Před vytvořením topologie zmrazte všechny hladiny, které obsahují objekty ve výkresovém prostoru (list rozvržení). Jinak se tyto objekty zahrnou do tvorby topologie, když použijete možnost objektů Vybrat vše.
- Příkaz MAPTOPOCREATE dokáže vytvořit topologie ve vypnutých hladinách. Nemá vliv na hladiny, které jsou zmrazené.
- Pokud při tvorbě síťové nebo polygonové topologie zvolíte možnost Vytvořit nové uzly, aplikace AutoCAD Map 3D bude hledat místa spojení čar a přiřazovat koncovým bodům uzly. Vytvoří fyzické nebo explicitní uzlové objekty na koncích spojnic, kde neexistují objekty. Jestliže již hladina, kterou určíte, neexistuje, AutoCAD Map 3D vytvoří hladinu s barvou 7 a typem čáry PLNÁ.
- Uzly můžete vytvářet pomocí objektu ACAD_POINT. Pokud chcete změnit jejich vzhled a velikost, zadejte na příkazovém řádku příkaz diabtyp.
- Při vytvoření topologie se informace uloží ve formě objektových dat ke každému prvku topologie; uloží se do mapy. Každý uzel, spojnice nebo polygon automaticky získá jedinečné identifikační číslo (ID). Při použití topologického příkazu se každé ID automaticky zpracovává.
