Přizpůsobení analytických stěn dle jiných prvků

Upravte prvek analytické stěny vzhledem k ostatním analytickým prvkům.

Pomocí nástroje Úprava stěny můžete přizpůsobit analytickou stěnu:

Klikněte na kartu Analyzovat panel Nástroje analytického modelu (Upravit).
Klikněte na panel Upravit analytický model (Úprava stěny).
Vyberte koncovou hranu analytické stěny, kterou chcete upravit jako zdrojový analytický prvek. Jako zdrojový analytický prvek můžete vybrat pouze vertikální koncové hrany stěny.
Vyberte cílový analytický prvek. Prvky, které lze vybrat jako cílové analytické prvky, se zvýrazní, když na ně umístíte kurzor myši.
Kliknutím na panel Vybrat (Upravit) potvrďte změny a ukončete nástroj Úprava stěny. Stále pracujete v režimu analytických úprav. Můžete pokračovat v úpravě analytických prvků.
Kliknutím na tlačítko (Dokončit režim úprav) uložíte změny a ukončíte režim analytických úprav. Chcete-li režim analytických úprav ukončit bez uložení změn, klikněte na tlačítko (Storno).

Přizpůsobení analytické stěny druhé stěně

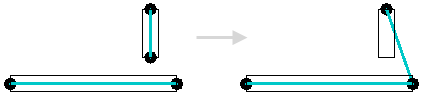

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana odpovídala druhé analytické stěně, vyberte jako cílový prvek vertikální koncovou hranu druhé stěny.

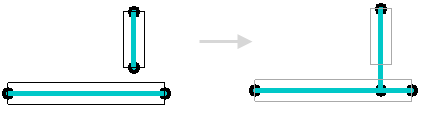

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana dosahovala k povrchu druhé analytické stěny, vyberte jako cílový prvek horní hranu druhé stěny.

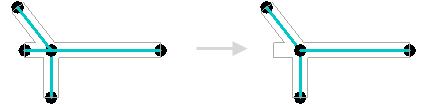

Chcete-li upravit analytické stěny na společném průsečíku, například na této stěně, která mírně přesahuje dvě další, vyberte jedenu z dalších stěn.

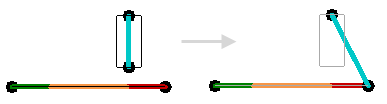

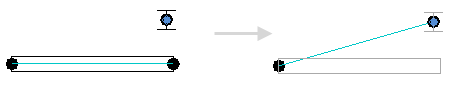

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana odpovídala koncovému uzlu nosníku, vyberte jako cílový prvek tento koncový uzel nosníku.

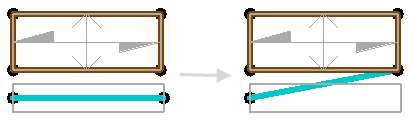

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana dosahovala k nosníku, vyberte jako cílový prvek tento analytický nosník.
