Úprava analytického modelu

Pomocí nástroje Přizpůsobit analytický připravte analytický model na různá použití analýzy.

1. Pokud chcete analytický model přizpůsobit ručně, klikněte na kartu Analyzovatpanel Nástroje analytického modelu (Přizpůsobit).

   Na kreslicí ploše se zobrazí editační režim, ve kterém jsou neanalytické prvky zobrazeny šedě. Lineárními a plošnými prvky analytického modelu lze pak manipulovat přímo.

2. Na kreslicí ploše přesuňte a upravte analytické uzly a hrany jejich přichycením na geometrii, uzly, osnovy a referenční roviny analytického modelu. Postupy úpravy jsou uvedeny níže.
   • Lineární prvky. Lineárními prvky analytického modelu lze manipulovat pomocí analytických uzlů na obou koncích.


     Kliknutím na uzel zobrazíte 3D ovládací prvek, chcete-li přesunout konec modelu v místním souřadnicovém systému.



     Stisknutím klávesy Mezerník překlopíte ovládací prvek na globální souřadnicový systém.



     Přesuňte a přizpůsobte analytické uzly jejich přichycením na geometrii analytického modelu. Pokud umístíte uzel v místě, kde nemůže být hoštěný, bude zachováno odsazení od čáry umístění prvků.

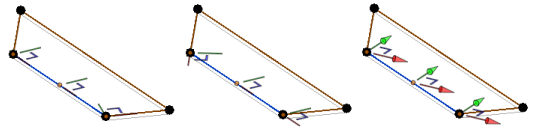

   • Prvky povrchu (podlaží a desky ). Plošnými prvky analytického modelu lze manipulovat přímo pomocí jejich uzlů a hran v rovině analytického modelu.


     Kliknutím na uzel zobrazte jeho 2D ovládací prvky. Poté přetáhněte uzel podle potřeby.



     Výběrem hrany zobrazte její 2D ovládací prvky. Přetáhněte hranu podle potřeby.


     Tip: Stisknutím klávesy Mezerník překlopte 2D ovládací prvky z místního na globální souřadnicový systém. K dispozici jsou následující 3 souřadnicové systémy: místní s ohledem na hranu přiléhající k uzlu, místní s ohledem na druhou hranu přiléhající k uzlu a globální.

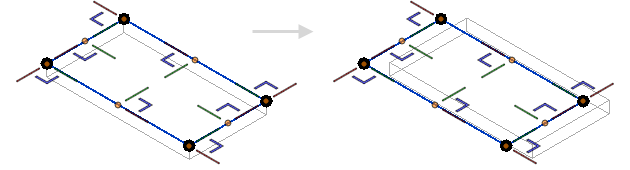

   • Přesunutí modelu. Změňte umístění tvaru modelu pomocí nástroje Přesunout nebo model přesuňte kliknutím a přetažením hrany.

3. Kliknutím na kartu Analyzovat panel Upravit analytický model (Dokončit) ukončete režim analytických úprav a uložte změny analytického modelu nebo kliknutím na možnost (Storno) zavřete dialog bez uložení.
   Poznámka: Pokud je analytický model upraven, parametry jeho analytického zarovnání bude nastaveny na ruční úpravu.
