iray-Querschnitt

Erstellt eine Schnittebene für den iray-Renderer.

Erstellungsgruppe > (Helfer) > Standard > Rollout "Objekttyp" > iray-Querschnitt

Wenn ein iray-Querschnitt - Helfer Objekte in einer Szene schneidet, wird eine Schnittebene erstellt: Diese Teile der Szene auf einer Seite – in der Regel die "Nah"-Seite – der Ebene sind bei iray-Renderings nicht sichtbar.

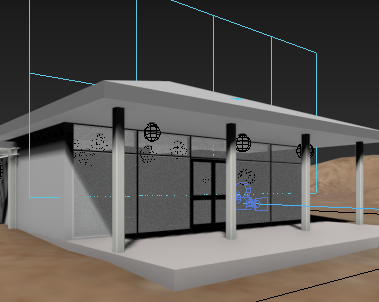

iray-Querschnittebene in einem Ansichtsfenster

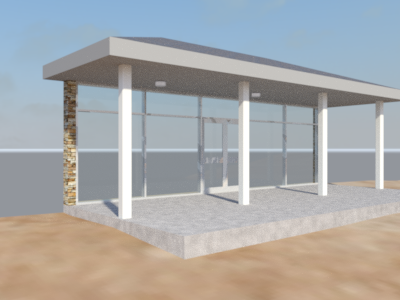

Rechts: iray-Querschnittebene macht das Innere eines Hauses sichtbar.

Anmerkung: Querschnittebenen und ActiveShade: In iray-ActiveShade-Renderings wird durch Verschieben der Querschnittebene interaktiv aktualisiert, wobei durch Änderungen an den Einstellungen im Rollout "Parameter" das ActiveShade-Rendering nicht aktualisiert wird.

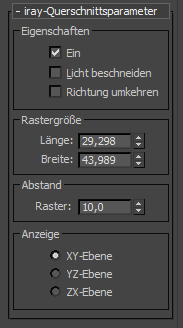

Bereich "PROPERTIES"

Aktiviert: Wenn diese Option aktiviert ist, verwenden iray-Renderings diese Querschnittebene. Wenn diese Option deaktiviert ist, wird sie nicht verwendet. Vorgabe = Aktiviert.
Sie können den abgeschnittenen Effekt auch durch Ausblenden des iray-Querschnittebenenobjekts deaktivieren.
Licht beschneiden: Wenn diese Option deaktiviert ist, verhält sich die Beleuchtung so, als ob die Schnittebene nicht vorhanden wäre: Die zugeschnittene Geometrie wirft weiterhin Schatten und verhindert, dass Außenbeleuchtung in das Modell einfällt. Wenn diese Option aktiviert ist, beeinflusst die zugeschnittene Geometrie nicht die Beleuchtung: Außenbeleuchtung kann in das Modell durch die Querschnittebene einfallen, als ob die zugeschnittene Geometrie nicht vorhanden wäre. Vorgabe = Deaktiviert.

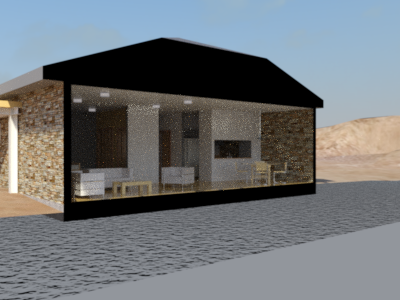

Abgeschnittener Teil eines Hausmodells mit Licht-Zuschneiden
Richtung umkehren: Wenn diese Option aktiviert ist, wird die Richtung des abgeschnittenen Effekts umgekehrt. Vorgabe = Deaktiviert.

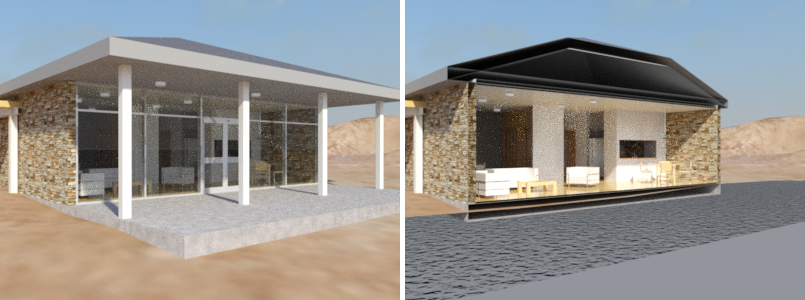

Umkehren der Richtung der Querschnittebene

Bereich "Rastergröße"

Länge und Breite: Legen Sie die Länge und Breite der Ebene wie in den Ansichtsfenstern angezeigt fest.
Diese Einstellungen wirken sich nur auf die Anzeige Ansichtsfenster aus: In Renderings ist die Ebene unendlich.

Bereich Abstand

Raster: Stellt die Dichte des Querschnittebenenrasters ein.
Diese Einstellung wirkt sich wie die Einstellungen für Länge und Breite nur auf die Anzeige Ansichtsfenster aus.

Gruppen anzeigen

XY-Ebene / YZ-Ebene / ZX-Ebene: Mit diesen Optionen wird die Ausrichtung der Querschnittebene durch Drehen um 90 Grad entlang einer Achse geändert. Vorgabe = XY-Ebene.
