Mit dem Oben/Unten-Material können Sie dem oberen und unteren Teil eines Objekts zwei verschiedene Materialien zuweisen. Diese Materialien können Sie ineinander überblenden.

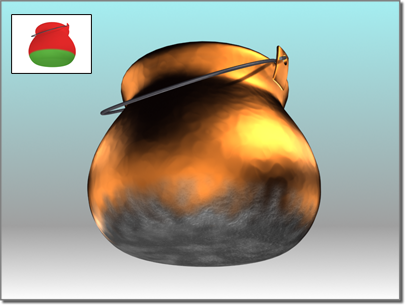

Durch das Oben/Unten-Material erhält der Topf eine verkohlte Unterseite.
Die oberen Flächen des Objekts sind die Flächen, bei denen die Normalen nach oben zeigen. Die unteren Flächen besitzen Normalen, die nach unten zeigen. Sie können festlegen, ob sich "oben" und "unten" auf die Weltkoordinaten der Szene oder auf die lokalen Koordinaten des Objekts bezieht.
Vorgehensweisen
Zum Erstellen eines Oben/Unten-Materials haben Sie die folgenden Möglichkeiten:
- Ziehen Sie im erweiterten Material-Editor
Browserfenster "Materialien" Bereich "Standard" ein Oben/Unten-Material in die aktive Ansicht (oder doppelklicken Sie auf den Eintrag "Oben/Unten"). - Aktivieren Sie im kompakten Material-Editor ein Musterfeld, klicken Sie auf die Schaltfläche "Typ", wählen Sie anschließend in der Material-/Map-Übersicht die Option "Oben/Unten", und klicken Sie dann auf OK.
3ds Max öffnet ein Dialogfeld Map ersetzen. In diesem Dialogfeld werden Sie gefragt, ob das ursprüngliche Material aus dem Musterfeld entfernt oder als Untermaterial beibehalten werden soll.
Über die Steuerelemente für Oben/Unten-Materialien können Sie die zwei Materialien sowie den Übergang zwischen den beiden Materialien wählen.
So wählen Sie das obere bzw. untere Material
- Klicken Sie im Rollout "Oben/Unten-Grundparameter" auf die Schaltfläche "Oberes Material" bzw. "Unteres Material".
Die Parameter für das Untermaterial werden angezeigt. Ein Untermaterial ist vorgabegemäß ein Standardmaterial mit Blinn-Schattierung.
- Im erweiterten Material-Editor werden die vorgegebenen Untermaterialien als Knoten in der aktiven Ansicht angezeigt. Sie können auf einen dieser Knoten doppelklicken, um die Materialparameter anzuzeigen und anzupassen, oder Sie können die Standardmaterialknoten durch Knoten eines anderen Typs ersetzen.
So tauschen Sie die beiden Materialkomponenten aus:
- Klicken Sie im Rollout "Grundparameter" auf "Austauschen".
Die übrigen Steuerelemente werden im Abschnitt "Benutzeroberfläche" beschrieben. Sie wirken sich auf den Übergang zwischen dem oberen und dem unteren Material aus.

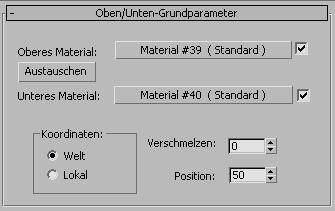

Benutzeroberfläche
- "Oberes Material" und "Unteres Material"
- Klicken Sie, um das obere oder untere Untermaterial zu wählen bzw. zu bearbeiten. Ein Untermaterial ist vorgabegemäß ein Standardmaterial mit Blinn-Schattierung.
Mit den Kontrollkästchen rechts neben den Schaltflächen können Sie die betreffenden Materialien deaktivieren und somit in der Szene und im Musterfeld unsichtbar machen.
- Austauschen
- Tauscht die Position des oberen und unteren Materials aus.
Bereich "Koordinaten"
Mit den Steuerelementen in diesem Bereich können Sie auswählen, wie 3ds Max die Grenzen zwischen oben und unten festlegen soll.
- Welt Flächen weisen gemäß den Weltkoordinaten der Szene nach oben bzw. unten. Wenn Sie das Objekt drehen, bleibt die Grenze zwischen oberen und unteren Flächen unverändert.
- Lokal Flächen weisen gemäß den lokalen Koordinaten des Objekts nach oben bzw. unten. Wenn Sie das Objekt drehen, dreht sich das Material mit.
- Verschmelzen
- Erzeugt eine Verschmelzung am Übergang zwischen dem oberen und dem unteren Untermaterial. Dieser Prozentwert kann zwischen 0 und 100 liegen. Bei 0 gibt es eine scharfe Linie zwischen den oberen und unteren Untermaterialien. Der Wert 100 bewirkt, dass sich die beiden Untermaterialien gegenseitig tönen. Vorgabe = 0.
Diesen Parameter können Sie animieren.
- Position
- Legt fest, wo die Grenze zwischen den beiden Materialien im Objekt verläuft. Dieser Prozentwert kann zwischen 0 und 100 liegen. Der Wert 0 entspricht einer Position am unteren Rand des Objekts, und nur das obere Material wird angezeigt. Der Wert 100 entspricht einer Position am oberen Rand des Objekts, und nur das untere Material wird angezeigt. Vorgabe = 50.
Diesen Parameter können Sie animieren.
