Material "Verschmelzen"

Mit dem Material "Verschmelzen" können Sie zwei Materialien auf einer einzigen Seite der Oberfläche mischen. Für "Verschmelzen" steht der animierbare Parameter "Mischbetrag" zur Verfügung, mit dem Sie Funktionskurven zum Morphen von Materialien zeichnen können, die steuern, wie die beiden Materialien im Zeitverlauf miteinander verschmolzen werden.

Material-/Map-Übersicht > Materialien > Standard > Verschmelzen

Das Material "Verschmelzen" kombiniert Ziegel und Stuck.

Anmerkung: Wenn auch nur bei einem einzigen Untermaterial die Schattierung auf "Draht" eingestellt ist (siehe Rollout "Shadergrundparameter"), wird das gesamte Material als Drahtmaterial angezeigt und gerendert.

Prozeduren

Führen Sie zum Erstellen eines neuen Verschmelzungsmaterials einen der folgenden Schritte durch:

Klicken Sie im erweiterten Material-Editor Browserfenster "Materialien" Bereich "Standard", und ziehen Sie ein Verschmelzungsmaterial in die aktive Ansicht (oder doppelklicken Sie auf den Eintrag).
Aktivieren Sie im kompakten Material-Editor ein Musterfeld, klicken Sie auf die Schaltfläche Typ, wählen Sie anschließend in der Material-/Map-Übersicht "Verschmelzen" und klicken Sie dann auf OK.
3ds Max öffnet ein Dialogfeld Map ersetzen. In diesem Dialogfeld werden Sie gefragt, ob das ursprüngliche Material aus dem Musterfeld entfernt oder als Untermaterial beibehalten werden soll.

Die Steuerelemente für Verschmelzungsmaterial ähneln den Steuerelementen für Misch-Maps.

Führen Sie zum Angeben eines neuen Verschmelzungsmaterials einen der folgenden Schritte durch:

Klicken Sie im Rollout "Verschmelzungs-Grundparameter" auf eine der beiden Materialschaltflächen.
Die Parameter für das Untermaterial werden angezeigt. Ein Untermaterial ist vorgabegemäß ein Standardmaterial mit Blinn-Schattierung.
Im erweiterten Material-Editor werden die vorgegebenen Untermaterialien als Knoten in der aktiven Ansicht angezeigt. Sie können auf einen dieser Knoten doppelklicken, um die Materialparameter anzuzeigen und anzupassen, oder Sie können den Standardmaterialknoten durch einen anderen Knotentyp ersetzen.

So steuern Sie den Mischbetrag:

Passen Sie im Rollout "Grundparameter" den Wert für den Mischbetrag an.
Sie können den Mischbetrag auch über ein Map steuern.

Die Ziegel unter dem Stuck werden mit einem Map sichtbar gemacht.

Um den Mischbetrag über ein Map zu steuern, führen Sie einen der folgenden Schritte durch:

Klicken Sie im Rollout "Grundparameter" auf die Map-Schaltfläche neben der Option "Maske".
3ds Max öffnet die Übersicht, damit Sie einen Map-Typ auswählen können.

Die Mischung wird durch die Pixelintensität in diesem Misch-Map gesteuert. Wenn die Intensität nahe bei Null liegt, ist eine der Komponentenfarben oder eines der Maps sichtbar. Bei fast vollständiger Intensität ist die andere Komponente sichtbar.

Tipp: Durch Verwenden eines Rausch-Maps als Misch-Map können effektive Ergebnisse mit einem natürlichen Erscheinungsbild erzielt werden.
Die Option "Mischbetrag" ist nicht verfügbar, wenn dem Parameter "Maske" ein Map zugewiesen wird. Ist das Kontrollkästchen "Kurve verwenden" deaktiviert, wird das Misch-Map wie angegeben verwendet. Wenn die Option "Kurve verwenden" aktiviert ist, können Sie den Effekt der Verlaufsart für das Masken-Map mithilfe der Mischkurve so verschieben, dass von einem Material mehr und von dem anderen Material weniger sichtbar wird.
Fügen Sie im erweiterten Material-Editor den Map-Typ hinzu, der in der aktiven Ansicht angezeigt werden soll, und vernetzen Sie den Map-Knoten mit der Maskenkomponente des Verschmelzungsmaterials.

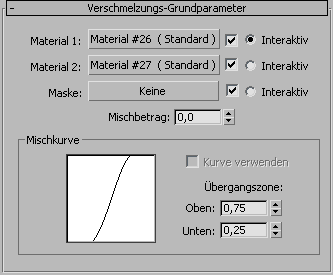

Benutzeroberfläche

"Material 1" und "Material 2": Ermöglicht Bestimmen der beiden zu überblendenden Materialien. Verwenden Sie die Kontrollkästchen, um die Materialien zu aktivieren bzw. zu deaktivieren.
Interaktiv: Legt fest, welches der beiden Materialien oder welches Masken-Map vom interaktiven Renderer in den Ansichtsfenstern auf Objektoberflächen angezeigt wird.
Wenn bei einem Material die Option "Map im Ansichtsfenster zeigen" aktiviert ist, hat diese Option Vorrang vor der Einstellung "Interaktiv". In Ansichtsfenstern kann jeweils nur ein Map angezeigt werden.
Maske: Klicken Sie zum Zuweisen eines Maps, das als Maske verwendet werden soll. Der Grad der Überblendung der beiden Materialien ist von der Intensität des Masken-Map abhängig. Hellere (weißere) Bereiche der Maske zeigen mehr von Material 1, während dunklere (schwärzere) Bereiche der Maske mehr von Material 2 zeigen. Mit dem Kontrollkästchen können Sie das Masken-Map aktivieren bzw. deaktivieren.
Mischbetrag: Das Verhältnis der Verschmelzung (Prozentwert) wird bestimmt. Der Wert 0 bedeutet, dass nur Material 1 auf der Oberfläche sichtbar ist, der Wert 100 bedeutet, dass nur Material 2 sichtbar ist. Dieses Steuerelement ist nicht verfügbar, wenn Sie ein Masken-Map zugewiesen haben und das Kontrollkästchen der Maske aktiviert ist.
Diesen Parameter können Sie animieren. Mit der Schaltfläche Materialvorschau erstellen können Sie den Effekt testen.

Bereich "Mischkurve"

Die Mischkurve hat Auswirkungen darauf, wie allmählich oder abrupt der Übergang zwischen den beiden zu überblendenden Farben erfolgt. Die Wirkung auf die Überblendung tritt nur ein, wenn Sie ein Masken-Map zugewiesen haben.

Tipp: Wenn Sie zwei Standardmaterialien mit einem Rausch-Map als Maske überblenden, ergeben sich Fleckeneffekte.

Kurve verwenden: Legt fest, ob die Mischkurve die Mischung beeinflusst. Dieses Steuerelement steht nur zur Verfügung, wenn eine Maske zugewiesen wurde und aktiv ist.
Übergangszone: Diese Werte legen die obere und die untere Grenze fest. Wenn beide Werte gleich sind, treffen die beiden Materialien an einer deutlichen Kante aufeinander. Bei größeren Bereichswerten ergibt sich eine allmählichere Verschmelzung zwischen den beiden Untermaterialien. In der Mischkurve wird angezeigt, wie sich Änderungen an diesen Werten auswirken.
