Die schematische Ansicht unterstützt verschiedene Listenansichten, in denen die Objekte und deren Beziehungen in Form einer Liste angezeigt werden. Hierzu zählen Listenansichten für Instanzen, Objektvorkommen und Beziehungen. mithilfe dieser Listen können Sie schnell und einfach Parametervernetzungen bearbeiten, Beziehungen lösen oder Instanzen eindeutig machen. Verwenden Sie die Listenoptionen, um die Liste mit dem Ansichtsfenster oder der Knotenanzeige im Fenster "Schematische Ansicht" zu synchronisieren.
-
Hauptwerkzeugkasten >
(Schematische Ansicht (Öffnen)) > Listenansichten
Benutzeroberfläche

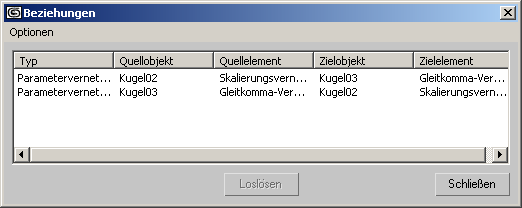

Listenansicht mit Beziehungen
- Alle Beziehungen
-
Die Listenansicht wird mit den Beziehungen aller aktuell in der schematischen Ansicht angezeigten Elemente geöffnet oder neu erstellt.
- Ausgewählte Beziehungen
-
Die Listenansicht wird mit allen Beziehungen der aktuell in der schematischen Ansicht ausgewählten Elemente geöffnet oder neu erstellt.
- Alle Instanzen
-
Die Listenansicht wird mit allen Instanzen aller aktuell in der schematischen Ansicht angezeigten Elemente geöffnet oder neu erstellt.
- Ausgewählte Instanzen
-
Die Listenansicht wird mit allen Instanzen der aktuell in der schematischen Ansicht ausgewählten Elemente geöffnet oder neu erstellt.
- Vorkommen zeigen
-
Die Listenansicht wird mit allen Einheiten, die die gleichen Eigenschaften oder den gleichen Beziehungstyp wie aktuell ausgewählte Elemente aufweisen, geöffnet oder neu erstellt.
- Alle animierten Controller
-
Die Listenansicht wird mit allen Elementen geöffnet oder neu erstellt, die über animierte Controller verfügen oder diese gemeinsam verwenden.
- Eindeutig zuweisen
-
In den Ansichten "Alle Instanzen" und "Ausgewählte Instanzen" wird das ausgewählte Element als Kopie verarbeitet und aus der Liste entfernt.
- Loslösen
-
Entfernt in den Ansichten "Alle Beziehungen" und "Ausgewählte Beziehungen" die ausgewählte Beziehung und löscht diese aus der Liste.
Menü "Optionen" in den Dialogfeldern der Listenansicht
Mit den Optionen für die Listenansicht können Sie die Listenauswahl mit dem Ansichtsfenster und dem Fenster "Schematische Ansicht" synchronisieren.
- Auswahl synchronisieren
-
Wenn diese Option aktiviert ist, entspricht die Auswahl in der schematischen Ansicht der Auswahl in der Liste.
- Schwenk auf Auswahl
-
Die schematische Ansicht wird geschwenkt, sodass das in der Liste ausgewählte Element in der Mitte der schematischen Ansicht mit dem bestehenden Zoom-Faktor angezeigt wird. Bei Instanzen und Vorkommen sind dies einzelne Elemente, während bei Beziehungen zwei Elemente angezeigt werden.
- Zoom auf Auswahl
-
Die schematische Ansicht vergrößert die Ansicht des in der Liste ausgewählten Elements. Bei Instanzen und Vorkommen sind dies einzelne Elemente, während bei Beziehungen zwei Elemente angezeigt werden.
- Anzeige berücksichtigen
-
In der Listenansicht werden nur die Elemente angezeigt, deren Anzeige in den Anzeigeeinstellungen aktiviert wurde.
