Exportieren in FEM und Ausführen der Analyse

Sie können nun die Ergebnisse in das Programm der Finite-Element-Analyse exportieren, um Ihr Modell zu analysieren.

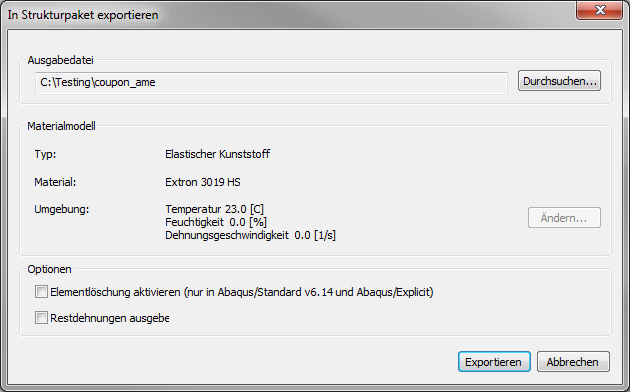

1. Klicken Sie auf Home > Export > Export to Structural Package.
2. Klicken Sie auf Browse, und wählen Sie das Verzeichnis, in dem Sie die Dateien speichern möchten. Geben Sie als Namen der Datei coupon_ame ein, und klicken Sie auf Save.
3. Stellen Sie sicher, dass die 23.0 [C]-Temperaturumgebung ausgewählt ist. Deaktivieren Sie das Kontrollkästchen "Element Deletion", und klicken Sie auf Export.



4. Nachdem der Export abgeschlossen ist, navigieren Sie zu dem Verzeichnis, in das die Dateien geschrieben wurden. Hier finden Sie zwei Dateien: coupon_ame.inp und coupon_ame.sif. Die INP-Datei ist die Struktureingabedatei mit der Bauteilgeometrie, dem Netz, den Lasten und den Ramberg-Osgood-Parametern. Die Strukturschnittstellendatei (SIF-Datei) enthält die zugeordneten Faserausrichtungen.

Jetzt können Sie die Analyse ausführen.

1. Öffnen Sie eine Befehlszeile, und navigieren Sie zu dem Verzeichnis, in dem die INP- und SIF-Dateien enthalten sind (verwenden Sie die Command Shell-Desktopverknüpfung, um einen Befehl einfach und schnell zu öffnen).
2. Geben Sie den folgenden Befehl ein, um das Modell für die Analyse zu übermitteln (in diesem Fall mit Abaqus 6.14-1):

   >>abq6141 job=coupon_ame

   Anmerkung: Die INP- und SIF-Dateien müssen denselben Namen haben.

Weitere Informationen zum Einrichten der Umgebungsdatei, die auf das Material verweist, finden Sie im Abschnitt Exportieren des Benutzerhandbuchs.
