Exportieren in FEM und Ausführen der Analyse

Sie können nun die Ergebnisse in das Programm der Finite-Element-Analyse exportieren, um Ihr Modell zu analysieren.

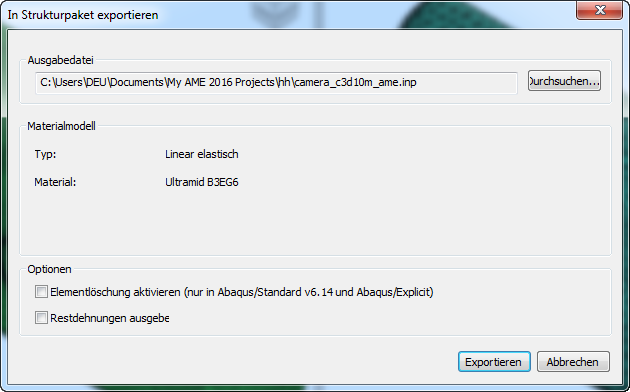

1. Klicken Sie auf Home > Export > Export to Structural Package.
2. Klicken Sie auf Browse, und wählen Sie das Verzeichnis, in dem Sie die Dateien speichern möchten. Geben Sie als Namen der Datei radiatortank_output ein, und klicken Sie auf Save.
3. Wählen Sie die 21.5 [C] Temperatur-Umgebung. Deaktivieren Sie das Kontrollkästchen "Element Deletion", und klicken Sie auf Export.



4. Navigieren Sie zu dem Verzeichnis, in dem die Datei geschrieben wurde. Hier sind zwei Dateien angezeigt: radiatortank_output.inp und radiatortank_output.sif. Die INP-Datei ist die Struktureingabedatei mit der Bauteilgeometrie, dem Netz, den Lasten und den Ramberg-Osgood-Parametern. Die Strukturschnittstellendatei (SIF-Datei) enthält die zugeordneten Faserausrichtungen.

Jetzt können Sie die Analyse ausführen.

1. Öffnen Sie eine Befehlszeile, und navigieren Sie zu dem Verzeichnis, in dem die INP- und SIF-Dateien enthalten sind (verwenden Sie die Command Shell-Desktopverknüpfung, um einen Befehl einfach und schnell zu öffnen).
2. Geben Sie den folgenden Befehl ein, um das Modell für die Analyse zu übermitteln (in diesem Fall mit Abaqus 6.14-1):

   >>abq6141 job=radiatortank_output

   Anmerkung: Die INP- und SIF-Dateien müssen denselben Namen haben.

Weitere Informationen zum Einrichten der Umgebungsdatei, die auf das Material verweist, finden Sie im Abschnitt Exportieren des Benutzerhandbuchs.
