Analysieren Sie ein Verbundrohr, um die Auswirkungen der Verwendung der Nichtlinearität vor Ausfall zu veranschaulichen.
Während ein einzelnes Element nützlich für die Veranschaulichung der Scherspannungs-/dehnungsreaktion eines Verbundmaterials ist, ist es insofern nicht praktisch, als dass die tatsächlichen Strukturen nicht mit einem einzigen Element modelliert werden. Es wird ein Verbundrohr analysiert, um die Auswirkungen der Verwendung der Nichtlinearität vor Ausfall bei einer realistischeren Struktur zu veranschaulichen.

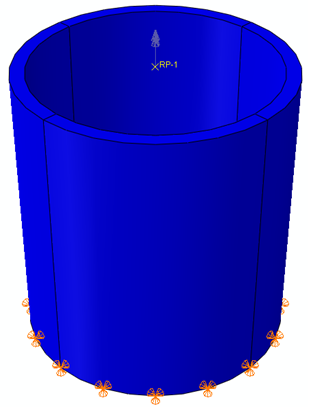

Das unten gezeigte Rohr hat einen inneren Radius von 50 mm, eine Wandstärke von 5.9 mm und eine Länge von 120 mm. Auf die untere Fläche wird eine Randbedingung angewendet, die die Verschiebung in alle Richtungen begrenzt. Auf den Referenzpunkt (siehe unten) wird ein Moment angewendet, und eine Abhängigkeit verknüpft den Referenzpunkt mit der oberen Fläche, sodass das Rohr in Torsion belastet wird. Es wird ein unidirektionales Layup mit der Ausrichtung der Fasern in Umfangsrichtung verwendet und SilEglass1200tex-MY750 ist das Material. Es werden reduzierte Integrationsvolumenkörperelemente (C3D8R) mit einem einzigen Integrationspunkt über die Dicke hinweg verwendet.
