Diese neue Option ermöglicht es, den SI-Block mit mehreren Zeilen zu erstellen. Dies wirkt sich auf die NC-Datei aus, da mehrere SI-Zeilen im selben Block hinzugefügt werden.
Für den Zugriff auf diese Option können Sie die Variable %NEWLINE in der Signaturkonfiguration verwenden. Die Definition der Signatur verbleibt in einer einzigen Zeile, mithilfe der neuen Variablen können Sie jedoch ihre Ausgabe in mehreren Zeilen bei der Übergabe an die NC-Datei erzwingen.
Die Anordnung der SI-Zeilen folgt einigen Grundregeln:
- Die erste Zeile wird wie bisher ausgehend von der linken unteren Ecke in einem festgelegten Abstand von der Ecke positioniert, wie mithilfe der beiden Vorgaben für den Abstand des SI-Blocks in den Management Tools konfiguriert.
- Jede neue Zeile wird anhand der vorhergehenden Textposition platziert, wobei der Platzierung oberhalb zunächst Vorrang gegeben wird.
- Kollisionen des Textes mit Objektkanten oder inneren Konturen werden vermieden, während jeweils die Anordnungsmethode aus dem vorherigen Schritt beibehalten wird.

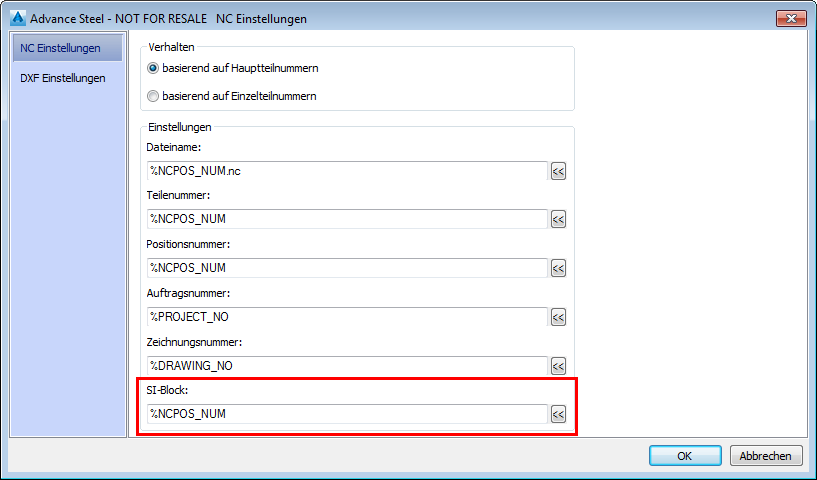

Sie können die neue Variable in NC Einstellungen – Abschnitt Nummerierung – %NEWLINE dazu verwenden, eine Konfigurationszeile mit mehreren Zeilen zu erstellen. Jede Zeile muss mindestens eine Variable enthalten, die einen Wert auswerten kann (z. B. %NCPOS_NUM zur Anzeige der Positionsnummer des Objekts).
