Gehen Sie wie folgt vor, um Unterteilungen zu definieren, die beim Generieren von Schnitten erstellt werden. Dabei wird jede Unterteilung als Abstand zur Schnittebene der Schnittlinie angegeben.

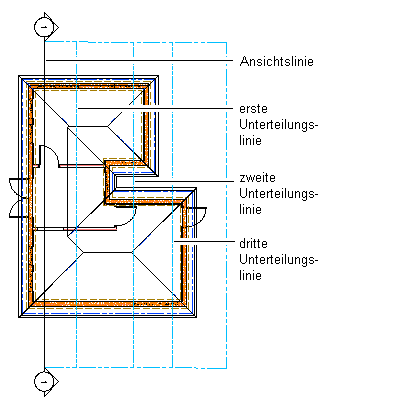

Schnittlinie mit grafischen Unterteilungen
Da Sie die Linienstärke und andere Darstellungseigenschaften der Unterteilungen einstellen können, haben Sie die Möglichkeit, den Schnitten unterschiedliche Tiefen hinzuzufügen.
Außerdem können Sie die Darstellungseigenschaften einer Unterteilung mit denen eines Materials kombinieren.
- Doppelklicken Sie auf die zu ändernde Schnittlinie.
- Klicken Sie in der Eigenschaftenpalette auf die Registerkarte Design, und erweitern Sie die Ansicht von Basis und Abmessungen.
- Klicken Sie auf die Einstellung der Unterteilungen, und ändern Sie diese bzw. fügen Sie weitere Unterteilungen hinzu:
Was möchten Sie tun… Aktion… Erstellen einer Unterteilung Klicken Sie auf
. Wenn Sie den Standardabstand zur Schnittlinie ändern möchten, wählen Sie die betreffende Unterteilung, klicken auf den Wert und geben dann einen neuen Wert ein. Ändern der Länge einer Unterteilung Wählen Sie die Unterteilung, klicken Sie auf deren Wert, und geben Sie einen neuen Wert ein. Löschen einer Unterteilung Wählen Sie die Unterteilung, und klicken Sie auf
. - Klicken Sie auf OK.
