Der Tragwerkskatalog enthält Spezifikationen für unterschiedliche Typen und Größen der vorgegebenen Tragwerksformen. Sie können den Katalog durchsuchen, eine Form wählen und einen Tragwerksstil erstellen, der die gewählte Form enthält. Wenn Sie ein Tragwerk mit dem Stil erstellen, stellt der Stil die Tragwerksform bereit.
Aufbau des Tragwerkskatalogs
Im linken Fensterausschnitt des Tragwerkskatalogs sind herkömmliche Tragwerksformen aufgeführt, die in einer dem Windows
Explorer-ähnlichen Baumstruktur angeordnet sind. Die Baumstruktur enthält verschiedene industriegängige Standardangaben, zuerst geordnet nach britischen oder metrischen Einheiten, dann nach Material.
Tragwerkskatalog
Durchsuchen des Katalogs
Sie können sämtliche Ebenen einer Einheit oder eines Materials in der Baumstruktur einblenden, um die unterschiedlichen im Katalog verfügbaren Tragwerksformen einzusehen. Wenn Sie in der Baumstruktur eine Form auswählen, wird rechts oben eine Voransicht der Form mit den zugehörigen Abmessungen angezeigt. Alle verfügbaren Größen des Formtyps werden im unteren rechten Fensterausschnitt angezeigt.
Ist in der Zeichnung ein Tragwerk mit einem Stil, der im Katalog erstellt wurde, können Sie die im Stil enthaltene Katalogform über das Tragwerk finden.
Erstellen von Tragwerksstilen über Katalogformen
Wenn Sie im Katalog ein Tragwerk erstellen, definieren und speichern die Bemaßungen der gewählten Katalogform die Form im Stil.
Beispielsweise schließen die Bemaßungen des in der vorherigen Abbildung gewählten Stahlunterzugs seine Tiefe (d), Flanschbreite (bf), Flanschdicke (tf) sowie seine Stegdicke (tw) ein. Wenn Sie einen Stil erstellen, erstellen diese Bemaßungen die nachstehende Form, die im Stil gespeichert wird.

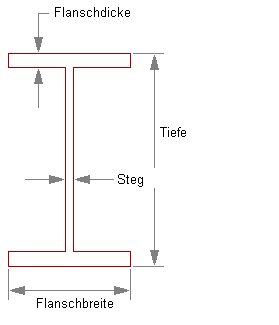

Querschnittsparameter für Tragwerksform mit weitem Flansch
Wenn Sie in Ihrer Zeichnung mit diesem Stil einen Unterzug erstellen, stellt der Stil die Form des Unterzugs bereit. Sie selbst legen die Länge, den Anfangs- und Endversatz, die Ausrichtung sowie die Drehung des Unterzugs fest.
Inhalt des Tragwerkskatalogs
Der Inhalt des Tragwerkskatalogs ist in der Standardkatalogdatei -AecStructural.apc enthalten. Die Datei befindet sich im Ordner: C:\Programme\AutoCAD Architecture <Version>\Catalogs\Structural.
Es ist geplant, zusätzliche Katalogdateien, die Sie im Katalog öffnen können, auf der Website von Autodesk zur Verfügung zu stellen, bzw. dass Sie eigene Katalogdateien erstellen können.
