So erstellen Sie den ersten Schenkel des starren Rahmens

Gehen Sie wie folgt vor, um den ersten Schenkel des starren Rahmens zu erstellen, indem Sie dem ersten Segment des Tragwerks eine unterschiedliche Anfangs- und Endform zuweisen.

Erstellen des ersten Schenkels des starren Rahmens

1. Wählen Sie den Starrrahmen.
2. Wählen Sie die Spalte aus, und klicken Sie auf Registerkarte TragwerkGruppe AllgemeinDropdown Stil bearbeitenStil bearbeiten.
3. Klicken Sie auf Gestaltung.
4. Klicken Sie auf Details einblenden.
5. Wählen Sie Unbenannt unter Komponente, und geben Sie Schenkel 1 ein.
6. Wählen Sie unter Anfangsform in der Liste Name den Eintrag W8X31.
7. Wählen Sie unter Relativ zu die Option Start.
8. Geben Sie 0 für den Knoten ein.

   Knoten 0 verläuft relativ zum Anfangspunkt der Tragwerkslinie.

9. Geben Sie 90 für die Drehung ein.
10. Blättern Sie zum Ende des Dialogfelds Gestaltung, um die Endformparameter für Schenkel 1 anzuzeigen.
11. Wählen Sie unter Endform in der Liste Name den Eintrag W14X43.
12. Wählen Sie unter Relativ zu die Option Start.
13. Geben Sie 1 für den Knoten ein.

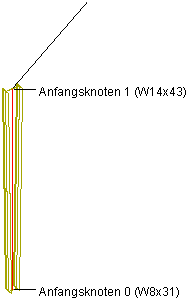

    Knoten 1 entspricht dem Scheitelpunkt aus dem Endpunkt des ersten Segments der Tragwerkslinie und dem Anfangspunkt des zweiten Segments.
