Verwenden Sie diese Vorgehensweise, um einen Starrrahmen zu erstellen. Hierbei handelt es sich um ein Tragwerk mit mehreren Segmenten, das aus mehreren Formen besteht, die sich an jedem Scheitelpunkt auf der Tragwerklinie ändern.
Zum Erstellen des Starrrahmens wandeln Sie eine Polylinie mit mehreren Segmenten in ein Tragwerk um und weisen jedem Segment des Tragwerks eine andere Anfangs- und Endform als Komponente in der Gestaltung des Starrrahmenstils zu. Dabei entsprechen eine Reihe von Knoten dem Anfangs- und Endpunkt sowie den Scheitelpunkten auf der Tragwerklinie. Indem Sie den Segmenten zwischen den Knoten auf der Tragwerklinie unterschiedliche Formen zuweisen, wechselt der Starrrahmen entlang der Linie von einer Form in andere Formen.
Weisen Sie dem Starrrahmen relativ zum Anfang des Tragwerks Formen zu. Der Anfangspunkt wird als Knoten 0, der erste Scheitelpunkt des Tragwerks als Knoten 1, der nächste Scheitelpunkt als Knoten 2 usw. bezeichnet, bis der Endpunkt des Tragwerks erreicht ist, der als Endknoten definiert ist.

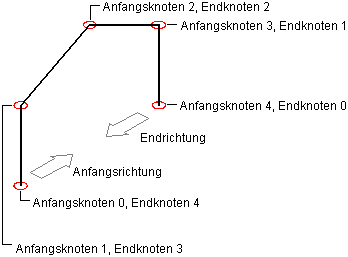

Identifizieren von Knoten auf der Tragwerklinie
- Erstellen Sie zwei Stile im Tragwerkskatalog mit den Formen, die entlang der Linie des Starrrahmens ineinander übergehen.
- Erstellen Sie einen Starrrahmenstil sowie ein -werkzeug.
- Zeichnen Sie eine Polylinie mit mehreren Segmenten für den Starrrahmen, und verwenden Sie das Starrrahmenwerkzeug zum Umwandeln der Linie in ein Tragwerk.
- Erstellen Sie den ersten Schenkel des starren Rahmens, indem Sie dem ersten Segment des Rahmens eine Anfangs- und Endform zuweisen.
- Erstellen Sie den ersten Sparren des starren Rahmens, indem Sie dem zweiten Segment des Rahmens eine Anfangs- und Endform zuweisen.
- Erstellen Sie den zweiten Sparren des starren Rahmens, indem Sie dem dritten Segment des Rahmens eine Anfangs- und Endform zuweisen.
- Erstellen Sie den zweiten Schenkel des starren Rahmens, indem Sie dem vierten Segment des Rahmens eine Anfangs- und Endform zuweisen.
