So ändern Sie den Geometrietyp eines Raums

Sie können einen extrudierten 3D-Raum in einen 2D-Raum oder einen 3D-Freiformraum ändern, und umgekehrt. Sie können auch einen nicht-assoziativen Raum in einen assoziativen Raum umwandeln, oder einen assoziativen Raum von den Umgrenzungsobjekten lösen. Jeder dieser Vorgänge ändert bearbeitbare Eigenschaften des Raums und die Benutzerinteraktion. Die folgende Tabelle zeigt, welche Ergebnisse erzielt werden, wenn der Geometrietyp eines Raums geändert wird.

Ursprünglicher Geometrietyp	Neuer Geometrietyp	Ergebnis
Nicht-assoziativ, 2D	Nicht-assoziativ, extrudiert, 3D	Bearbeitbare Eigenschaften für die Raumhöhe und die Raumausrichtung werden hinzugefügt. Der Einfügepunkt und die Ausrichtung des Raums werden an der Oberkante des Bodens festgelegt. Oberflächenbearbeitung ist aktiviert.
Nicht-assoziativ, 2D	Nicht-assoziative 3D-Freiform	Bearbeitbare Eigenschaften für einen untergeordneten Satz der Raumhöhenkomponenten werden hinzugefügt. Bearbeitbare Eigenschaften für Berechnungsschnittebenen werden hinzugefügt. Oberflächenbearbeitung ist aktiviert. Längen- und Breiteneigenschaften können nicht mehr bearbeitet werden.
Nicht-assoziativ, 2D	Assoziativ, 2D	Länge, Breite, Drehung und Erhebung werden von den Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Die Basisumgrenzung wird von den Umgrenzungsobjekten abhängig und kann nicht mehr mit Griffen bearbeitet werden.
Nicht-assoziativ, 2D	Assoziativ, extrudiert, 3D	Länge, Breite, Drehung und Erhebung werden von den Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Der Einfügepunkt und die Ausrichtung des Raums werden an der Oberkante des Bodens festgelegt. Bearbeitbare Eigenschaften für die Raumhöhe und die Raumausrichtung werden hinzugefügt. Die Basisumgrenzung wird von den Umgrenzungsobjekten abhängig und kann nicht mehr mit Griffen bearbeitet werden.
Nicht-assoziativ, 2D	Assoziative 3D-Freiform	Länge, Breite, Drehung und Erhebung werden von den Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Bearbeitbare Eigenschaften für einen untergeordneten Satz der Raumhöhenkomponenten werden hinzugefügt. Bearbeitbare Eigenschaften für Berechnungsschnittebenen werden hinzugefügt. Die Basisumgrenzung wird von den Umgrenzungsobjekten abhängig und kann nicht mehr mit Griffen bearbeitet werden.
Nicht-assoziativ, extrudiert, 3D	Nicht-assoziative 3D-Freiform	Die Eigenschaft Gesamtraumhöhe kann nur durch Direktbearbeitung der Raumgeometrie bearbeitet werden. Eigenschaften für Vorgabe für Oberflächenhöhe und Raumausrichtung sind nicht verfügbar. Die Eigenschaften für Länge und Breite können nur durch Direktbearbeitung der Raumgeometrie geändert werden. Bearbeitbare Eigenschaften für Berechnungsschnittebenen werden hinzugefügt.
Nicht-assoziativ, extrudiert, 3D	Assoziativ, extrudiert, 3D	Länge, Breite, Drehung und Erhebung werden von Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Oberflächenbearbeitung ist deaktiviert. Die Basisumgrenzung wird von den Umgrenzungsobjekten abhängig und kann nicht mehr mit Griffen bearbeitet werden.
Nicht-assoziativ, extrudiert, 3D	Assoziative 3D-Freiform	Die Höhe, Länge, Breite, Drehung und Erhebung für den Gesamtraum werden von Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Eigenschaften für Vorgabe für Oberflächenhöhe und Raumausrichtung sind nicht verfügbar. Bearbeitbare Eigenschaften für Berechnungsschnittebenen werden hinzugefügt. Oberflächenbearbeitung ist deaktiviert. Die Basisumgrenzung wird von den Umgrenzungsobjekten abhängig und kann nicht mehr mit Griffen bearbeitet werden.
Nicht-assoziative 3D-Freiform	Assoziative 3D-Freiform	Drehung und Erhebung werden von Umgrenzungsobjekten abhängig und können nicht mehr bearbeitet werden. Oberflächenbearbeitung ist deaktiviert.

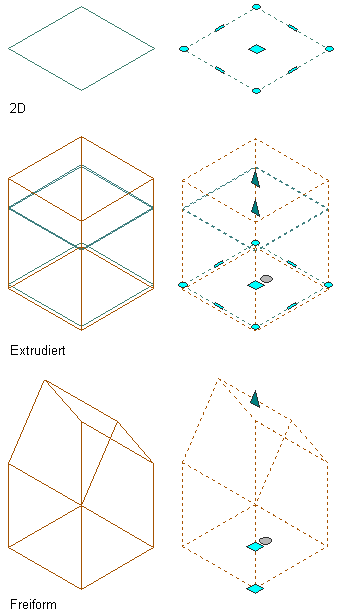

Raumtypen mit Griffen

Gehen Sie wie folgt vor, um den Typ eines Raums zu ändern.

1. Wählen Sie den Raum aus, für den Sie den Geometrietyp ändern möchten, und doppelklicken Sie, um die Eigenschaftenpalette anzuzeigen.
2. Erweitern Sie die Ansicht von Basis und die Ansicht von Komponentenabmessungen.
3. Wählen Sie als Geometrietyp die gewünschte Geometrie aus.
