Sie können einem Tragwerk beliebig viele Stutzebenen hinzufügen. Wenn Sie einem oder mehreren Tragwerken eine Stutzebene hinzufügen, definieren Sie die Position der Stutzebene relativ zu dem zu stutzenden Tragwerk.
Beim Definieren von Stutzebenen können Sie folgende Aktionen ausführen:
- Definieren der Position der Stutzebene relativ zum Anfang und Ende der extrudierten Achse des Tragwerks.
- Versetzen der Stutzebene in X-Richtung, um den Ursprung der Stutzebene entlang der extrudierten Achse des Tragwerks zu verschieben;

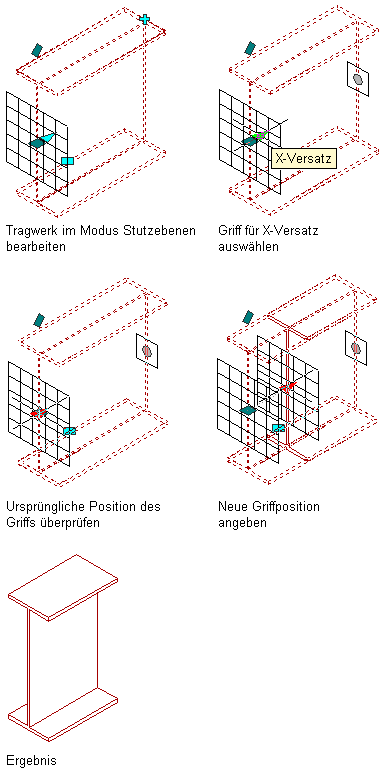

Versetzen einer Stutzebene in X-Richtung
- Versetzen der Stutzebene in Y- und Z-Richtung, um den Ursprung der Stutzebene senkrecht zur extrudierten Achse des Tragwerks in Y- und/oder Z-Richtung zu verschieben
- Drehen der Stutzebene um ihre Y-Achse, um einen Winkel für die Schnittebene festzulegen
Drehen einer Stutzebene um ihre Y-Achse
- Drehen der Stutzebene um ihre Z-Achse, um einen Winkel für die Schnittebene festzulegen

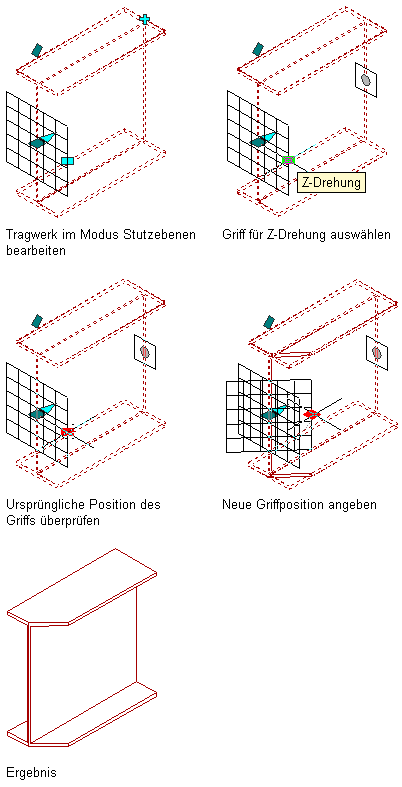

Drehen einer Stutzebene um ihre Z-Achse
- Wählen Sie das zu ändernde Tragwerk aus.
- Klicken Sie auf
.
- Klicken Sie auf Hinzufügen
. - Geben Sie Einstellungen zur Positionierung der Stutzebene an:
Was möchten Sie tun… Aktion… Versetzen der Stutzebene vom Anfangs- oder Endpunkt des Tragwerks Wählen Sie unter Versatz Start oder Ende. Versetzen der Stutzebene in X-Richtung entlang der extrudierten Achse des Tragwerks Geben Sie einen X-Wert für den Versatz ein. Versetzen der Stutzebene in Y- und Z-Richtung, um die Stutzebene senkrecht zur extrudierten Achse des Tragwerks zu positionieren Geben Sie Y- und Z-Werte für den Versatz ein. Drehen der Stutzebene um die Y- oder Z-Achse Geben Sie Y- und Z-Werte für die Drehung ein. - Um eine Stutzebene zu kopieren, wählen Sie die Stutzebene und klicken auf Kopieren
. - Fahren Sie mit dem Hinzufügen von Stutzebenen fort, und klicken Sie auf OK.
