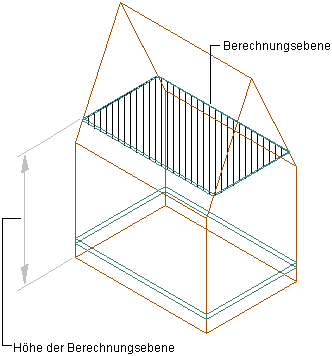

Wenn Sie mit 3D-Freiformräumen arbeiten, können Sie deren Flächen an zwei verschiedenen Schnittebenenhöhen berechnen. Dies ist bei Mansarden nützlich, wo unterschiedliche Höhen verschieden berechnet werden.
- Erzeugen Sie einen 3D-Freiformraum.

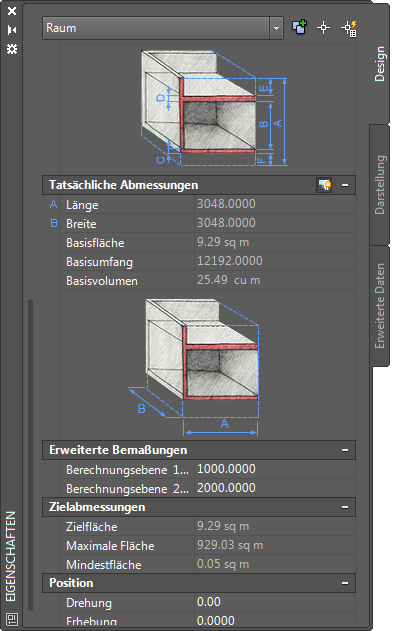

- Definieren Sie die Berechnungsschnittebenen des Raums.
- Definieren Sie die Darstellungseigenschaften für die zwei Berechnungsschnittebenen und die Schnittebenenschraffuren.
- Erzeugen Sie eine Eigenschaftssatzdefinition mit automatischen Eigenschaften für Berechnungsschnittebenen, und wenden Sie sie an. Erstellen Sie dann eine Bauteiltabelle mit den berechneten Schnittebenewerten.
