Steuert, ob Netzobjekte, die in 3D-Volumenkörper oder Flächen konvertiert werden, geglättet oder mit Facetten versehen werden und ob ihre Flächen zusammengeführt werden.
| Typ: | Ganzzahl |
| Gespeichert in: | Registrierung |
| Ausgangswert: | 0 |
Diese Systemvariable legt das Vorgabeverhalten für die Befehle INKÖRPKONV und INFLÄCHKONV fest.
| 0 | Erstellt ein glattes Modell. Koplanare Flächen werden optimiert oder integriert. | Finden |
| 1 | Erstellt ein glattes Modell. Die ursprünglichen Netzflächen bleiben im konvertierten Objekt erhalten. | Finden |
| 2 | Erstellt ein Modell mit abgeflachten Flächen. Koplanare Flächen werden optimiert oder integriert. | Finden |
| 3 | Erstellt ein Modell mit abgeflachten Flächen. Die ursprünglichen Netzflächen bleiben im konvertierten Objekt erhalten. | Finden |
Beispiel: Wenn Sie einen Netzquader in einen Volumenkörper konvertieren, gibt die Einstellung für SMOOTHMESHCONVERT folgende Ergebnisse aus:
-

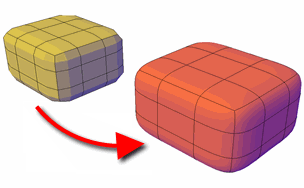

Geglättet und optimiert Koplanare Flächen werden zu einer einzigen Fläche verbunden. Die Gesamtform einiger Flächen kann sich ändern. Kanten von nicht koplanaren Flächen werden gerundet. (SMOOTHMESHCONVERT = 0)
-

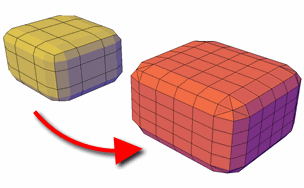

Geglättet und nicht optimiert Jede ursprüngliche Netzfläche bleibt im konvertierten Objekt erhalten. Kanten von nicht koplanaren Flächen werden gerundet. (SMOOTHMESHCONVERT = 1)
-
Facettiert und optimiert. Koplanare Flächen werden zu einer einzigen ebenen Fläche verbunden. Die Gesamtform einiger Flächen kann sich ändern. Kanten von nicht koplanaren Flächen werden gefaltet (winklig). (SMOOTHMESHCONVERT = 2)
-
Facettiert und nicht optimiert. Jede ursprüngliche Netzfläche wird in eine ebene Fläche konvertiert. Kanten von nicht koplanaren Flächen werden gefaltet (winklig). (SMOOTHMESHCONVERT = 3)
