Visuelle Stile steuern die Darstellung von Kanten, Beleuchtung und Schattierung.
Steuern Sie den Effekt eines visuellen Stils, indem Sie seine Eigenschaften ändern. Beim Anwenden eines visuellen Stils oder beim Ändern dessen Einstellungen, wird das zugehörige Ansichtsfenster automatisch aktualisiert, um die Änderungen wiederzugeben.
Der Manager für visuelle Stile zeigt alle in der Zeichnung verfügbaren Stile an. Einstellungen für den ausgewählten Stil werden im Feld unter den Beispielabbildungen angezeigt.
Über die Multifunktionsleiste können Sie einige häufig verwendete Einstellungen ändern oder den Manager für visuelle Stile öffnen.

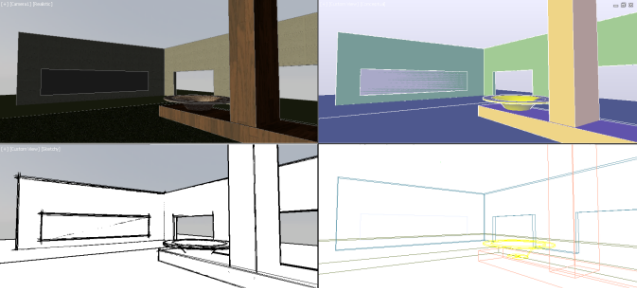

Die folgenden vordefinierten visuellen Stile werden mit dem Produkt bereitgestellt:
- 2D-Drahtkörper: Zeigt die Objekte mit Linien und Kurven anstelle der Umgrenzungen an.
- Konzeptuell. Zeigt Objekte mit Glattschattierung und dem Flächenstil Gooch an. Der Flächenstil Gooch schafft Übergänge zwischen kalten und warmen Farben, statt dunkle und helle Tönungen zu verwenden. Dadurch wird die Darstellung des Modells zwar unrealistischer. Die Details können aber einfacher dargestellt werden.
- Verborgen. Zeigt Objekte als 3D-Drahtmodell an und verdeckt dabei die Linien der Rückseiten.
- Realistisch: Zeigt Objekte mit Glattschattierung und Materialien an.
- Schattiert. Zeigt Objekte mit Glattschattierung an.
- Schattiert mit Kanten. Zeigt Objekte mit Glattschattierung und sichtbaren Kanten an.
- Grautöne. Zeigt Objekte mit Glattschattierung und monochromatischen Graustufen an.
- Skizzenhaft. Zeigt Objekte mit dem Effekt einer Handskizze an, indem Linieverängerungs- und Zufallskanten-Modifikatoren verwendet werden.
- Drahtkörper. Zeigt die Objekte mit Linien und Kurven anstelle der Umgrenzungen an.
- Röntgen. Zeigt Objekte mit teilweiser Transparenz an.
In schattierten visuellen Stilen werden Flächen von zwei Entfernungslichtquellen beleuchtet, die dem Ansichtspunkt folgen, wenn Sie sich um das Modell bewegen. Diese Vorgabebeleuchtung beleuchtet alle Flächen des Modells, sodass Sie sie unterscheiden können. Die Vorgabebeleuchtung ist nur verfügbar, wenn andere Lichtquellen (z. B. die Sonne) nicht zur Verfügung stehen.
Wählen Sie einen visuellen Stil aus, um dessen Einstellungen jederzeit ändern zu können. Die Änderungen werden in den Ansichtsfenstern angezeigt, auf die der visuelle Stil angewendet wird. Alle Änderungen, die Sie am aktuellen visuellen Stil vornehmen, werden in der Zeichnung gespeichert.
