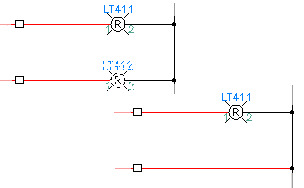

Löschen von Betriebsmitteln
Mithilfe des Befehls Betriebsmittel löschen können Sie das ausgewählte Betriebsmittel entfernen. Die unterbrochenen Drähte werden repariert, und falls nun mehrfache Drahtnummern zu einem einzigen Netzwerk zugeordnet sind, werden diese angeglichen. Bei untergeordneten Kontakten sucht AutoCAD Electrical in der aktuellen Zeichnung nach dem übergeordneten Kontakt und entfernt den gelöschten Kontakt aus der Querverweis-Kennzeichnung des übergeordneten Kontakts (befindet sich der übergeordnete Kontakt in einer anderen Zeichnung, so muss der Befehl Querverweis für den Zeichnungssatz unter Umständen separat ausgeführt werden). Wenn Sie ein übergeordnetes Stromlaufplan-Betriebsmittel löschen, haben Sie die Möglichkeit, nach zugehörigen untergeordneten Betriebsmitteln zu suchen, zu ihnen zu navigieren oder sie bei Bedarf zu löschen.
Bei einem untergeordneten Kontakt aktualisiert die Option Betriebsmittel löschen den Querverweis für das untergeordnete Element. Wenn Sie ein übergeordnetes Stromlaufplan-Betriebsmittel löschen, haben Sie die Möglichkeit, nach zugehörigen Betriebsmitteln zu suchen und sie zu löschen.

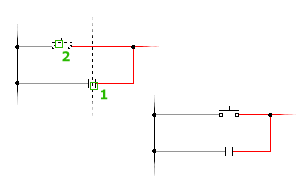

Neupositionieren von Betriebsmitteln/Drahtsegmenten
Beim Verschieben werden Betriebsmittel und Drahtsegmente schnell neu positioniert. Klicken Sie auf ein Betriebsmittel, um nur das jeweilige Betriebsmittel entlang der verbundenen Drähte zu verschieben. Die Drähte bleiben verbunden, und die vorhandenen Drahtnummern werden automatisch zentriert. Um einen Stromlaufplan-Strompfad zusammen mit allen Betriebsmitteln und Drahtnummern zu verschieben, klicken Sie auf ein beliebiges Drahtsegment.
Die Bewegung des Betriebsmittels bleibt auf das Drahtsegment beschränkt. Um einen Stromlaufplan-Strompfad mit allen Betriebsmitteln und Drahtnummern zu verschieben, wählen Sie direkt ein Drahtsegment aus, aus dem der Strompfad besteht. Der Befehl Verschieben kann für Drahtnummern, Betriebsmittel, Klemmen, SPS-E/A-Module, Unregelmäßigkeiten in gestrichelten Verbindungslinien, Signalpfeile, Drähte und Drähte mit Drahtkreuzungsschleifen verwendet werden.
Ausrichten von Betriebsmitteln/Drahtnummern
Mithilfe des Befehls Betriebsmittel ausrichten wird das ausgewählte Betriebsmittel auf das gewünschte Master-Betriebsmittel ausgerichtet.
Wählen Sie die Betriebsmittel einzeln oder mit einem Fenster aus. Richtet alle verbundenen Drähte aus und zentriert Drahtnummern. Sie können vertikal oder horizontal ausrichten, indem Sie den Befehl durch Eingabe von V bzw. H gefolgt von einem [Leerzeichen] in der Befehlszeile umkehren.

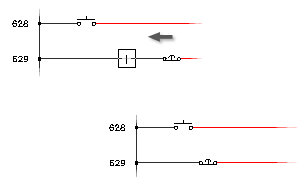

Verschieben von Betriebsmitteln
Beim Vorgang Betriebsmittel verschieben werden alle zugrunde liegenden Drähte unterbrochen und neu verbunden. Bei Bedarf wird außerdem eine gedrehte Version des Symbols eingefügt. Unterbrochene Drähte werden repariert, und an der alten Position des Betriebsmittels werden überflüssige Drahtnummern entfernt.
Dehnen von SPS-Modulen
Der Befehl SPS-Modul dehnen ist vor allem bei SPS-Modulen sehr praktisch. Angenommen, Sie müssen bei einem SPS-Modul auf einem bestimmten Strompfad mehrere Betriebsmittel parallel zueinander einfügen, es ist jedoch nicht ausreichend Platz zwischen den E/A-Punkten verfügbar. Wie gehen Sie nun vor? Sie können entweder alles löschen und das Modul neu erstellen und anschließend die Symbole neu einfügen, die Verdrahtung erneut vornehmen usw. Sie können aber auch den Befehl SPS-Modul dehnen verwenden.
Behält die ursprünglichen Blockinformationen, einschließlich der Attribute, bei.

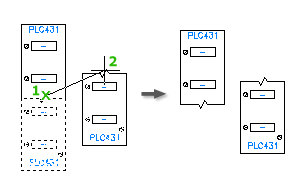

Teilen von SPS-Modulen
Der Befehl SPS-Modul teilen eignet sich insbesondere zum Teilen von SPS-Modulen nach dem Erstellen oder Einfügen. Sie müssen die letzten paar E/A-Klemmenpunkte möglicherweise auf einen anderen Stromlaufplan verschieben, um ausreichend Platz für andere Geräte verfügbar zu machen.
Geben Sie Folgendes an:
- Ursprungspunkt für den neuen Block
- Unterbrechungstyp
- Layer für den untergeordneten Block
- Ob der untergeordnete Block neu positioniert werden soll

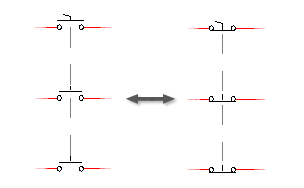

Umkehren/Umdrehen von Betriebsmitteln
Verfügbar, wenn ein Betriebsmittel nur zwei Drahtverbindungen aufweist. Geben Sie an, ob nur die Grafiken umgekehrt/umgedreht werden sollen oder ob auch Betriebsmittelattribute einbezogen werden sollen.

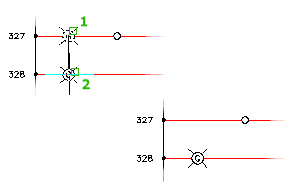

Ändern des Kontaktstatus
Das Programm untersucht den ausgewählten Kontakt, liest den Blocknamen und prüft das fünfte Zeichen auf die Zahl 1 oder 2. Es sucht nach einem übereinstimmenden Blocknamen mit passender Zahl 1 oder 2 und fügt diesen Block für den vorhandenen Block ein.
Vorhandener Attributtext bleibt auf dem geänderten Kontakt erhalten. Falls das Hauptsymbol über die maximale Anzahl an Kontakten verfügt, wird darauf geachtet, dass die maximale Anzahl durch den Wechsel nicht überschritten wird.
