Fügt eine am Draht ausgerichtete Kennzeichnung für das Ziel des Signaleingangs/-ausgangs ein.
Finden
Befehlseingabe:
AEFANINDEST

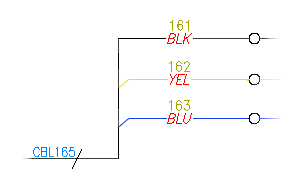

Die Quell- und Zielkennzeichnungen werden auf den einzelnen Drähten eines Kabels angezeigt; dabei ist zu sehen, wie die Drähte das Kabel bilden.
Es werden "am Draht ausgerichtete" Quell-/Zielsymbole entsprechend der Namenskonvention ha#s?_inline.dwg und ha#d?_inline.dwg verwendet, wobei # = Stilnummer und ? = 1,2,3,4 Ausrichtungsnummer ist (wie bei vorhandenen Quell-/Zielpfeilen). Durch die Ausführung neuer Befehle werden am Draht ausgerichtete Quellkennzeichnungssymbole eingefügt und der verbundene Draht auf der Eingangsseite in einen Nicht-Drahtlayer geändert. Den gleichen Effekt erzielen Sie, wenn Sie auf der Ausgangsseite entsprechende, am Draht ausgerichtete Zielkennzeichnungen einfügen. Dadurch werden die verbundenen gemeinsamen Drähte auf der Ausgangsseite in einen Nicht-Drahtlayer geändert. Die einzelnen Segmente verbleiben auf der entgegen gesetzten Seite der Markierung auf dem ursprünglichen Drahtlayer. Durch die Quell-/Zielaktualisierung von AutoCAD Electrical bzw. den Befehl Automatische Drahtnummern wird danach die Zuordnungskennzeichnung erzeugt, je nachdem, ob sich der Eingang/Ausgang in der gleichen oder in unterschiedlichen Zeichnungen befinden.
|
Zielkennzeichnungsstil |
Legt den Stil für die Zielkennzeichnung fest. Folgende Optionen stehen zur Auswahl: Kompakt (Drahtnummer/Beschreibung), Unterbrechung (Drahtnummer - kleine Unterbrechung/Beschreibung), Unterbrechung (mittlere Unterbrechung/Beschreibung) und Unterbrechung (große Unterbrechung/Beschreibung). |
|
Ausrichtung der Drahtverbindung |
Legt die Ausrichtung für die Kennzeichnungen fest. Folgende Optionen stehen zur Auswahl: Oben, unten, rechts oder links. |
