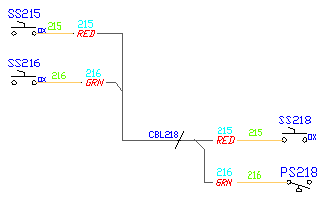

Sie können auf den einzelnen Drähten eines Kabels Quell- und Zielkennzeichnungen anzeigen und gleichzeitig darstellen, wie die Drähte zur Bildung des Kabels zusammenlaufen.
Wenn eine Eingangs-/Ausgangskennzeichnung eingefügt wird, unterbricht AutoCAD Electrical den Draht und ändert den Layer einer Seite des Drahts in einen Speziallayer. Fügen Sie dann eine Quellkennzeichnung ein, wird der Draht, der aus der Kennzeichnung austritt, geändert. Bei Zielkennzeichnungen wird der Draht, der in die Kennzeichnung eintritt, geändert. Mit dem AutoCAD Electrical-Befehl Signaleingang/-ausgang - Einzeilenlayer können Sie einen Draht für einen Layer ändern.
