Drahtkennzeichnung (Dialogfeld)

Fügt Drahtnummern laut Angabe in den Zeichnungseigenschaften ein.

Finden

 Befehlseingabe:  AEWIRENO

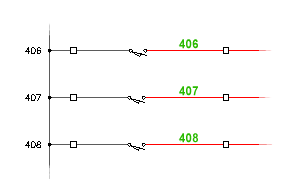

Drahtnummern sind Blöcke mit Attributen, die in ein Drahtlinienobjekt eingefügt werden. Es stehen vier Drahtnummerntypen zur Auswahl: Normale, feste, zusätzliche und Signal-Drahtnummern. AutoCAD Electrical weist jedem Drahtnummerntyp einen eigenen Layer zu. Sie können diesen Layern unterschiedliche Farben zuweisen.

AutoCAD Electrical verarbeitet Linienelemente in Drahtnetzen und fügt damit verbundene Drahtnummern ein bzw. aktualisiert diese.

Aufgaben	Legt fest, ob alle Drähte oder nur die nicht markierten (neuen) Drähte verarbeitet werden.
Drahtkennzeichnungs-Modus	Legt fest, ob die sequenzielle oder Strompfadbasierte Einstellung für die Zeichnung verwendet wird.
Formatüberschreibung	Gibt das Drahtkennzeichnungsformat an, das zum Überschreiben des Formatsatzes im Dialogfeld Zeichnungseigenschaften verwendet wird.
Drahtlayer-Formatüberschreibungen verwenden	Überschreibt das Standardformat für Drahtnummern (das im Dialogfeld Zeichnungseigenschaften Zeichnungsformat im Abschnitt Layer definiert wurde) durch für den Layer definierte Formate.
Als fixiert einfügen	Erzwingt feste Drahtnummern (diese werden beim Neuberechnen der Drahtnummern zu einem späteren Zeitpunkt nicht aktualisiert).
Querverweissignale	Aktualisiert Querverweistext in den Quell- und Zielsymbolen des Drahtsignals.
Datenbank aktualisieren (für Signale)	Aktualisiert die Datenbank für die Quell- und Zielsymbole des Drahtsignals.
Projektweit	Führt eine Kennzeichnung bzw. Neuberechnung der Drähte im gesamten Projekt durch.
Einzelne Drähte auswählen	Führt eine Kennzeichnung bzw. Neuberechnung der ausgewählten Drähte in der aktuellen Zeichnung durch.
Zeichnungsweit	Führt eine Kennzeichnung bzw. Neuberechnung der Drähte in der aktuellen Zeichnung durch.
