Zuweisen fehlender Ref-Bestimmungen

Fügen Sie die Ref-Bestimmung aus AutoCAD Electrical hinzu.

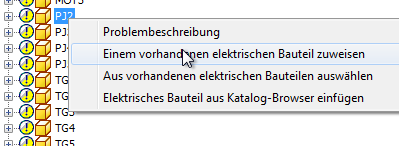

1. Klicken Sie mit der rechten Maustaste auf PJ2, und wählen Sie Einem vorhandenen elektrischen Bauteil zuweisen.


   In Bezug auf die AutoCAD Electrical-Zeichnung ist PJ2 die Ref-Bestimmung für den Stecker, der die Verbindung zum Motor MOT2 herstellt, dem Motor für die horizontale Anpassung.

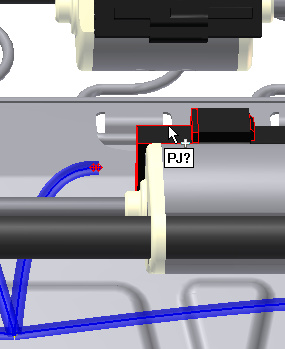

2. Zeigen Sie im Grafikfenster mit der Maus auf das Steckerexemplar 900575: 2, und achten Sie auf die QuickInfo.


   Sie können das Exemplar auch im Browser auswählen, wenn Sie jedoch das Grafikfenster verwenden, zeigt Inventor eine QuickInfo an. Die QuickInfo enthält die Ref-Bestimmung für dieses Betriebsmittel. Das Fragezeichen (?) gibt an, dass die Ref-Bestimmung noch nicht zugewiesen ist.

3. Wählen Sie den Stecker aus.
4. Klicken Sie im Dialogfeld Elektrisches Bauteil auswählen auf OK.
5. Die in AutoCAD Electrical angegebene Ref-Bestimmung wird dem Inventor-Stecker zugewiesen, und das Problem mit PJ2 wird behoben. Da der Dialogfeldfilter so eingerichtet ist, dass nur Elemente mit Problemen angezeigt werden, ist PJ2 nicht in der Liste enthalten.
