Elektromechanische Projekte

Verknüpfen Sie ein AutoCAD Electrical-Projekt mit einem Inventor-Projekt zwecks Datenaustausch und Interoperabilität.

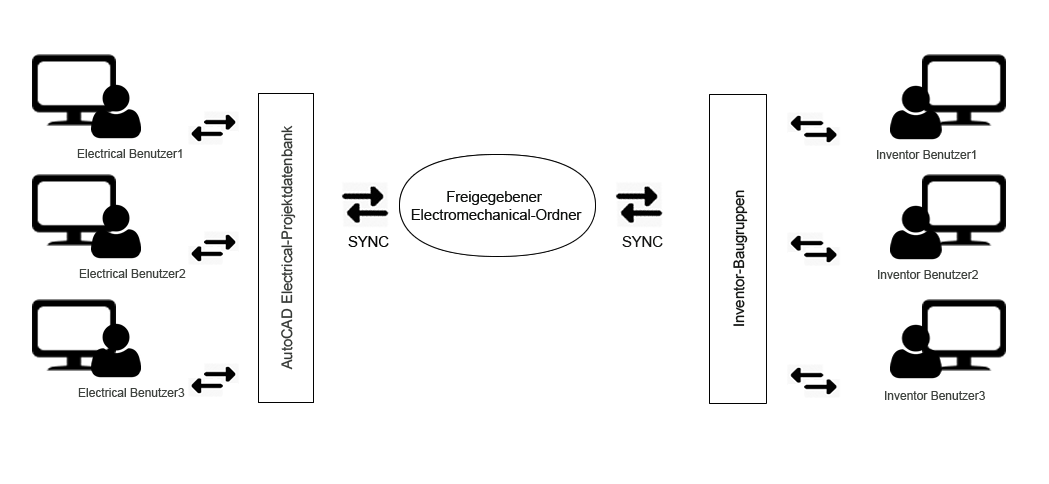

Das elektromechanische Projekt integriert die mechanische und elektrische Disziplin in einer kollaborativen, verbundenen Designoberfläche für die Produktentwicklung und ermöglicht damit paralleles Arbeiten in einer Echtzeitumgebung. Sie können Ihre AutoCAD Electrical- und Inventor-Projekte miteinander verbinden, indem Sie eine elektromechanische Verknüpfungsdatei erstellen. Sie können die elektromechanische Verknüpfungsdatei in einem freigegebenen Ordner im Netzwerk speichern, auf den AutoCAD Electrical- und Inventor-Benutzer zugreifen können. Nachdem die Verbindung hergestellt ist, können Sie den Datenaustausch per Synchronisierung zwischen AutoCAD Electrical- und Inventor-Konstruktionen initiieren.

Verknüpfte Projekte bieten folgende Möglichkeiten:

• Verknüpfen einer 2D-Stromlaufplandarstellung mit einem 3D-Modell
• Synchronisieren von Projektdesigndaten in Echtzeit
• Anzeigen physikalischer Eigenschaften wie Drahtlängen in AutoCAD Electrical für einfacheres Abschätzen der tatsächlichen Drahtlänge
• Anzeigen und Vergleichen von Mechanical-Benutzern definierter Attribute mit in AutoCAD Electrical definierten Attributen für den Abgleich logischer und physikalischer Betriebsmitteleigenschaften
• Exportieren von Betriebsmitteln, Drähten und Verbindungsdetails in das Microsoft® Excel-Format zum schnellen Erstellen von Berichten
• Automatisches Verlegen der Drähte und Kabel in Inventor auf Grundlage der in AutoCAD Electrical definierten Verbindungen

Um die Betriebsmittel- und Verdrahtungsdaten für die verknüpften Projekte anzuzeigen und die Daten stets zu synchronisieren, verwenden Sie Folgendes:

• Registerkarte Ortsansicht im Projekt-Manager in AutoCAD Electrical
• Ortsansicht in Inventor

Synchronisierung

Mit dem elektromechanischen Projekt verwalten und pflegen Sie die Datenintegrität zwischen AutoCAD Electrical- und Inventor-Projekten durch Synchronisierung. Bei der Synchronisierung von elektromechanischen Projekten wird während des Datenaustauschs eine beidseitige Aktualisierungsstrategie verwendet. Im Fall von AutoCAD Electrical-Benutzern werden zuerst die Inventor-Daten abgerufen und die Betriebsmittel-Strukturansicht aktualisiert. Anschließend werden die AutoCAD Electrical-Daten an Inventor übertragen. Die Synchronisierung schlägt fehl, wenn Sie nicht mit dem Netzwerk verbunden sind und die Verbindung zur Dateiverknüpfung unterbrochen ist. Sie können die Arbeit an Ihren Zeichnungsdateien jedoch offline fortsetzen und die Registerkarte Ortsansicht zum Verwalten der Betriebsmittel verwenden. Sie können die Offline-Arbeit später synchronisieren, nachdem Sie die Verbindung mit der Verknüpfungsdatei im Netzwerk wiederhergestellt haben.

Wiederverwenden

Beim Arbeiten in einer kollaborativen, verbundenen Umgebung ist die Wiederverwendung vorhandener Projekte gängige Praxis. Sie können Ihr verknüpftes elektromechanisches Projekt wiederverwenden, indem Sie das Projekt kopieren. Erstellen Sie dazu eine neue elektromechanische Verknüpfungsdatei für das kopierte Projekt, oder korrigieren Sie die Daten in der kopierten elektromechanischen Verknüpfungsdatei.

Vault

Bei Gemeinschaftsarbeiten an Entwürfen können mehrere Personen gleichzeitig an einem Projekt arbeiten. Verwenden Sie Autodesk Vault zur Verwaltung Ihrer elektromechanische Projekte. Bei der Arbeit mit AutoCAD Electrical und Autodesk Vault checken Sie verknüpfte elektromechanische Projekte oder einzelne Zeichnungen in einem Tresor-Speicherort ein. Im Projekt-Manager können Sie andere Tresoraufgaben wie z. B. Auschecken und Aktualisieren ausführen, wenn Sie beim Tresor angemeldet sind.
