Zeigt die Geräte im Projekt an, die nach Anlagen- und Ortsbezeichnung sortiert sind. Zu den Geräten zählen Vorgabebetriebsmittel, -klemmen, -SPS-Module und -kabelbezeichnungen.
Finden
Befehlseingabe:
AEPROJECT Wählen Sie die Registerkarte Ortsansicht.
Liste der Optionen
Die folgenden Optionen werden angezeigt:
Schaltflächen
-
Filtert die Strukturansicht nach Anlagen- und Ortsbezeichnungen.
-
Aktualisiert die Betriebsmittel-Struktur sowie den Bereich Details und Verbindungen auf Basis der AutoCAD Electrical-Daten.
-
Öffnet die Bereiche Details und Verbindungen. Auf der Registerkarte Details werden Betriebsmittelwerte wie Anlage, Ort und Katalog angezeigt. Auf der Registerkarte Verbindungen werden die Verdrahtungsinformationen zu den Betriebsmitteln angezeigt. Klicken Sie mit der rechten Maustaste auf die Felder, um diese auf den einzelnen Registerkarten zu ändern.
Elektromechanische Schaltflächen
Wenn das Projekt Teil einer elektromechanischen Verknüpfung ist, sind zusätzliche Schaltflächen verfügbar.
-
Filtert die Strukturansicht nach dem Betriebsmittel-Verknüpfungsstatus.
-
Öffnet das Dialogfeld Synchronisierungseinstellungen, in dem Sie die Synchronisierungsaufgabe erstellen können. Sie können geplante Synchronisierungsaufgaben erstellen, die in regelmäßigen Abständen ausgeführt werden.
-
Synchronisiert die Zeichnungsstruktur mit den Daten aus Inventor. Das Datum und die Uhrzeit der letzten Aktualisierung werden neben dem Symbol angezeigt.
Anmerkung: Die Schaltfläche befindet sich am unteren Rand der Palette.
Suchen
Durchsucht die Betriebsmittelstruktur und zeigt nur die Geräte an, die dem Suchtext entsprechen.

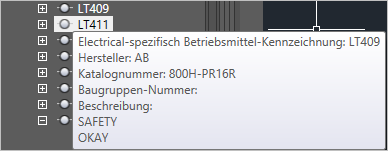

Betriebsmittelstruktur
Zeigt eine Liste der Vorgabebetriebsmittel, -klemmen, -SPS-Module, -stecker -und kabelbezeichnungen. Die verschiedenen Gerätetypen werden in der Betriebsmittelstruktur unterschiedlich dargestellt. Beim Einfügen von elektrischen Betriebsmitteln wird empfohlen, eindeutige Namen (Anlagenbezeichnung, Ortsbezeichnung und Betriebsmittelkennzeichnung), Anschlüsse und Klemmennummern zu verwenden. Wenn Sie beispielsweise Kabelbezeichnungen in einer Zeichnung verwenden, die doppelte Werte für die Kabelkennzeichnung enthält, kann es in der Betriebsmittel-Strukturansicht und auf der Registerkarte Verbindungen zu unerwartetem Verhalten des Betriebsmittels kommen. Dies tritt häufiger bei Klemmen und Kabelbezeichnungen in der Ortsansicht auf.
- Vorgabebetriebsmittel
BMK-Wert. Erweitern Sie es, um zugeordnete Anschlussbezeichnungen anzuzeigen.
- Klemme
-
Betriebsmittelkennzeichnung: Klemmennummer. Eine Klemme mit mehreren Ebenen enthält Klemmenummern, die alle durch ein Komma getrennt sind. Erweitern Sie es, um die Beschreibung der Ebenen anzuzeigen.
Anmerkung: Bei Klemmen, die die Drahtnummer übernehmen, wird die Drahtnummer anstelle einer Klemmennummer angezeigt. - SPS-Ordner
- BMK-Wert. Erweitern Sie es, um die einzelnen Anschlussbezeichnungen und Adressenwerte anzuzeigen.
- Stecker
- Auf zwei Zeilen verteilter BMK-Wert mit einer Zeile für den Stecker und einer Zeile für die Buchse. Erweitern Sie es, um die Anschlussbezeichnungen anzuzeigen.
- Kabel
BMK-Wert:
- Untergeordnet
- Ein untergeordnetes Betriebsmittel ist so lange nicht in der Struktur enthalten, bis das übergeordnete Betriebsmittel eingefügt wird.
Symbole für elektromechanischen Status
Wenn das Projekt Teil einer elektromechanischen Verknüpfung ist, zeigt das Symbol vor jedem Gerät den Gerätetyp und seinen Verknüpfungsstatus an.
-
Kennzeichnet ein AutoCAD Electrical-Betriebsmittel, das nicht mit einer Inventor-Komponente verknüpft ist.
-
Kennzeichnet eine Inventor-Komponente, die nicht mit einem AutoCAD Electrical-Betriebsmittel verknüpft ist.
-
Kennzeichnet die verknüpften AutoCAD Electrical-Betriebsmittel und Inventor-Komponenten ohne Datenkonflikte.
-
Kennzeichnet die verknüpften AutoCAD Electrical-Betriebsmittel und Inventor-Komponenten mit einigen Datenkonflikten.
-
Kennzeichnet ein AutoCAD Electrical-Kabel, das nicht mit einem Inventor-Kabel verknüpft ist.
-
Kennzeichnet ein Inventor-Kabel, das nicht mit einem AutoCAD Electrical-Kabel verknüpft ist.
-
Kennzeichnet die verknüpften AutoCAD Electrical- und Inventor-Kabel ohne Datenkonflikte.
-
Kennzeichnet die verknüpften AutoCAD Electrical- und Inventor-Kabel mit einigen Datenkonflikten.
Optionen des Kontextmenüs
Klicken Sie mit der rechten Maustaste auf eine Anlage, eine Position oder einen Geräteknoten, um ein Kontextmenü mit den entsprechenden Optionen anzuzeigen.
- Alle erweitern
- Erweitert alle Knoten, einschließlich Geräteknoten.
- Alle ausblenden
- Blendet alle Knoten aus, einschließlich Geräteknoten.
- Navigieren
- Öffnet das Dialogfeld Navigieren für die Betriebsmittelkennzeichnung.
Elektromechanische Optionen des Kontextmenüs
Wenn das Projekt Teil einer elektromechanischen Verknüpfung ist, klicken Sie mit der rechten Maustaste darauf, für diese zusätzlichen Optionen anzuzeigen:
- Einfügen aus dem Katalog-Browser
- Führt eine Katalogsuche durch, bei der Sie ein Symbol einfügen können, das mit dem Inventor-Bauteil verknüpft werden soll. Wenn Kataloginformationen vom Inventor-Bauteil verfügbar ist, wird es als Vorgabe verwendet.
- Vorhandenem in Betriebsmittelstruktur zuweisen
-
- Verknüpft das AutoCAD Electrical-Betriebsmittel mit einem in der Betriebsmittelstruktur ausgewählten Inventor-Bauteil.
- Verknüpft das Inventor-Bauteil mit einem in der Betriebsmittelstruktur ausgewählten AutoCAD Electrical-Betriebsmittel.
- Vorhandenen in Zeichnung zuweisen
- Verknüpft das Inventor-Bauteil mit einem Symbol, das Sie in der aktiven Zeichnung auswählen.
- Betriebsmittelverknüpfung aufheben
- Entfernt die Verknüpfung zwischen den AutoCAD Electrical-Betriebsmitteln und Inventor-Komponenten.
