Klemmen verknüpfen

Verwenden Sie den Befehl Klemmen verknüpfen, um die Klemmen einer bestimmten Ebene bei einer Klemme mit mehreren Ebenen zuzuweisen.

Klemmen verknüpfen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenKlemmen verknüpfen. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Master-Klemme wählen: Wählen Sie Klemme 4 am Strompfad 211

   Klemme wählen: Wählen Sie Klemme 5

   Klemme wählen: Wählen Sie Klemme 6, und klicken Sie mit der rechten Maustaste

   Anmerkung: Im Eingabeaufforderungsbereich wird angezeigt, dass die Klemme als Ebene 02 oder Ebene 03 hinzugefügt wurde, sobald Sie die Klemme auswählen.

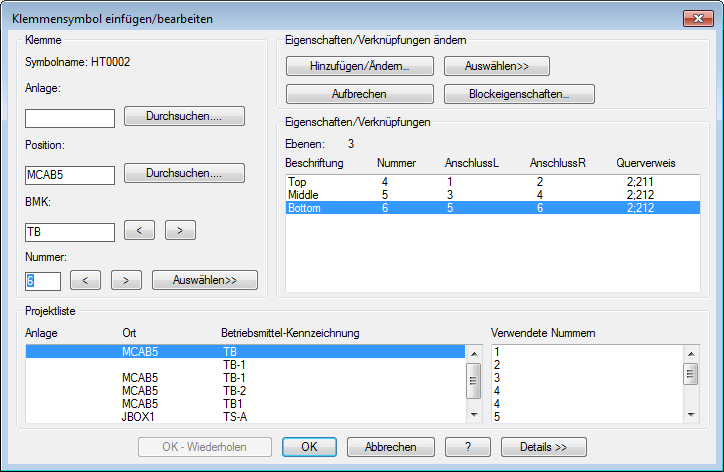

3. Klicken Sie mit der rechten Maustaste auf Klemme 6, und wählen Sie Betriebsmittel bearbeiten.

   Im Abschnitt Eigenschaften/Verknüpfungen des Dialogfelds Klemmensymbol einfügen/bearbeiten wurden alle drei Ebenen zugeordnet. Mithilfe des Dialogfelds Verknüpfung hinzufügen/ändern können Sie nun eine Klemme auf eine andere Ebene verschieben.


4. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Eigenschaften/Verknüpfungen ändern auf Hinzufügen/Ändern.

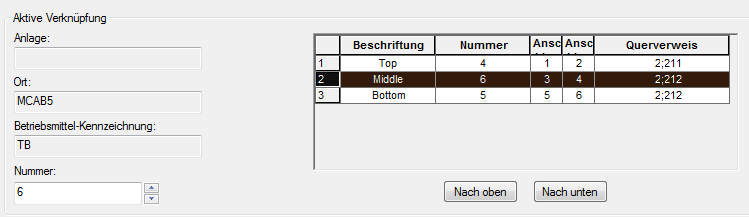

5. Markieren Sie im Dialogfeld Verknüpfung hinzufügen/ändern im Abschnitt Aktive Verknüpfung Ebene 3 im Raster, und klicken Sie auf Nach oben.


   Das Raster wird aktualisiert, um die Verschiebung anzuzeigen. Beachten Sie, dass Klemme 6 nun Ebene 2 zugeordnet ist.

6. Klicken Sie auf OK.
7. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten auf OK.
8. Wenn Sie gefragt werden, ob die zugehörigen Betriebsmittel aktualisiert werden sollen, klicken Sie auf Ja - Aktualisieren.

Anmerkung: Wenn sich die Klemmen nicht alle in der gleichen Zeichnung befinden, können Sie sie über das Dialogfeld Verknüpfung hinzufügen/ändern verknüpfen.
