Klemmeneigenschaften

Definieren Sie eine Klemme mit mehreren Ebenen durch die Zuweisung entsprechender Eigenschaften.

Ändern von Klemmeneigenschaften

1. Klicken Sie mit der rechten Maustaste auf Klemme 4 am Strompfad 211, und wählen Sie Betriebsmittel bearbeiten.
2. Löschen Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Katalogdaten die Hersteller- und Kataloginformationen.
3. Klicken Sie im Abschnitt Eigenschaften/Verknüpfungen ändern auf Blockeigenschaften.

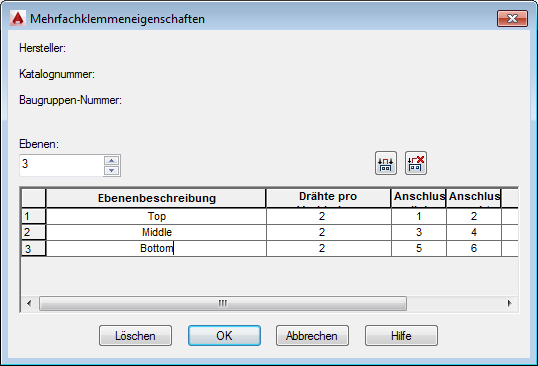

4. Geben Sie im Dialogfeld Mehrfachklemmeneigenschaften Folgendes an:

   Ebenen:  3

   Ebene 1

   Ebenenbeschreibung:  Oben

   Drähte pro Verbindung:  2

   AnschlussL:  1

   AnschlussR:  2

   Ebene 2

   Ebenenbeschreibung:  Mitte

   Drähte pro Verbindung:  2

   AnschlussL:  3

   AnschlussR:  4

   Ebene 3

   Ebenenbeschreibung:  Unten

   Drähte pro Verbindung:  2

   AnschlussL:  5

   AnschlussR:  6



   Klicken Sie auf OK.

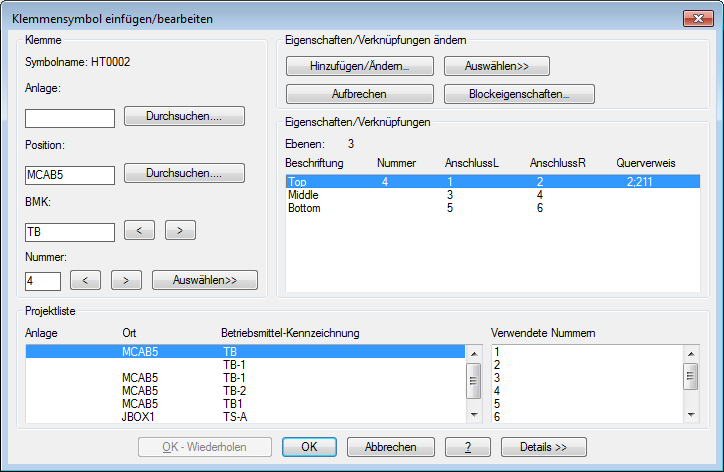

   Im Dialogfeld Klemmensymbol einfügen/bearbeiten können Sie im Abschnitt Eigenschaften/Verknüpfungen sehen, dass der Block jetzt drei Ebenen aufweist. Klemme 4 wird der obersten Ebene des Blocks zugewiesen.


5. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten auf OK.
6. Klicken Sie im Dialogfeld Andere Zeichnungen aktualisieren auf OK.
7. Wenn Sie zum Speichern der Zeichnung aufgefordert werden, klicken Sie auf OK.
