Offset Geometry
Fügen Sie einen positiven oder negativen Versatz für offene oder geschlossene Profilarten hinzu.
Anmerkung: Versätze werden für Polylinien und Polygone unterstützt, die aus geraden Segmenten bestehen; sie werden jedoch nicht für Bogengeometrie unterstützt.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| Versetzen | |
| Offset Number | Gibt die Versatznummer an. Sie können den automatisch generierten Wert für Offset Number ändern. |
| Offset Codes | Gibt die dem Versatz zugewiesenen Codes an. |
| Offset Distance | Gibt den positiven oder negativen Versatzabstand an. |
| Source Geometry | |
| Links To Offset | Gibt die zu versetzenden Verknüpfungen an. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zum Versatz an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel für einen Versatz finden Sie in der folgenden PKT-Beispieldatei:
Offset_Example.pkt

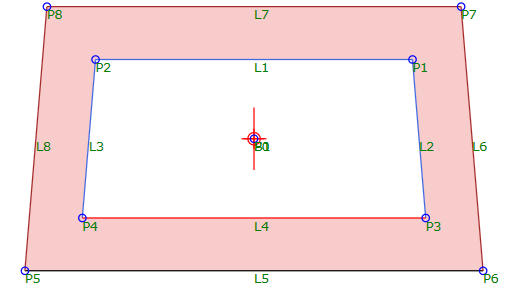

Dieses Beispiel zeigt einen Versatz, der durch Versetzen der Verknüpfungen L1 - L4 erstellt wurde. Außerdem wurde eine Profilart zwischen den inneren (L1 - L4) und äußeren (L5 - L8) Verknüpfungen des Querschnittsbestandteils definiert.
Sie können den Wert Offset Distance (Versatzabstand) in der Abfolge Offset (Versatz) bearbeiten, um den Versatz zu ändern.
Die folgende Abbildung zeigt den Teil eines 3D-Profilkörpers, der mit diesem Querschnittsbestandteil in AutoCAD Civil 3D erstellt wurde.
