Define Variable
Geben Sie einen Wert oder eine Berechnung für einen Parameter an, und verwenden Sie anschließend die Variable in den nachfolgenden Berechnungen.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| Variable | |
| Name | Gibt einen Namen für die Variable an. |
| Variable Type | Gibt den Typ der Variablen an:
|
| Default | Gibt den Wert an, der angewendet wird, wenn ein Geometrieelement auf die Variable verweist. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zur Variablen an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Define Variable Example.pkt

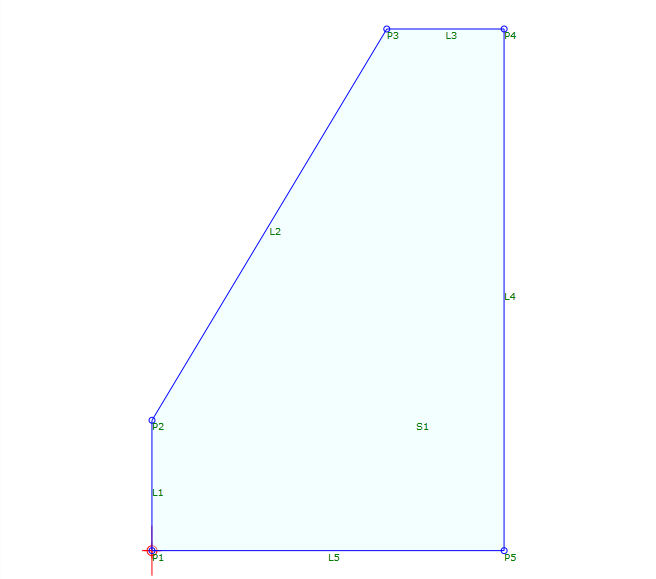

Dieses Beispiel zeigt einen einfachen Bordstein.
- Die Variable für die Höhe (Height) wird auf 5 festgelegt.
- Die Variable für die Breite (Width) wird auf 3 festgelegt.
- P2 wird von P1 mit einem Wert für Delta Y von Höhe geteilt durch 3 gezeichnet.
- P3 wird von P2 mit einem Wert für Delta X von Breite und einem Wert für Delta Y von Höhe gezeichnet.
- P4 wird von P3 mit einem Wert für Delta X von Breite geteilt durch 2 gezeichnet.
- P5 wird von P4 mit einem Wert für Delta Y von einem negativen Wert für Höhe plus dem negativen Y-Wert von P2 gezeichnet.
- Die Form wird mit L5 geschlossen, und eine Form wird hinzugefügt.
Anmerkung: Wenn Sie die Bedingung in diesem Beispiel prüfen möchten, ändern Sie den Voransichtswert (Preview Value) des Ziel-DGMs.
