Informationen zu DGM-Überdeckungen

Mit Überdeckungen können Sie Bereiche eines DGMs ausblenden und somit deren Anzeige verhindern oder einen Bereich des DGM mit einem bestimmten Rendermaterial rendern.

Überdeckungstypen

Definieren Sie einen der beiden DGM-Überdeckungstypen (außen oder innen).

Anmerkung: Wenn Sie eine Innenüberdeckung definieren, können Sie auf demselben DGM keine Außenüberdeckung mehr verwenden.

Außenüberdeckungen

Wenn eine Außenüberdeckung definiert wurde, wird der außerhalb des definierten Polygons liegende Teil des DGM ausgeblendet (der Anzeigebereich außerhalb der Überdeckung wird an den Überdeckungssegmenten abgeschnitten):

Innenüberdeckungen

Wenn eine Überdeckung als Innen-Typ definiert wurde, wird der innerhalb des definierten Polygons liegende Teil der DGMs ausgeblendet:

Anmerkung: Pro DGM kann nur eine Innenüberdeckung definiert werden.

Eigenschaft Nur Render für Überdeckungen

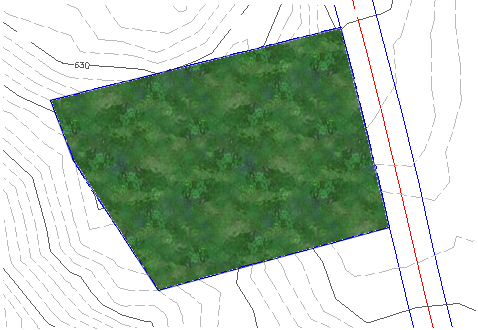

Wenn Sie eine Innen.- oder Außenüberdeckung als Nur Render definieren, wird das angegebene Rendermaterial auf die Innenseite oder Außenseite des Überdeckungspolygons angewendet. Die Anzeige des DGM wird nicht überdeckt. Wird das DGM jedoch gerendert, wird das Muster des Rendermaterials angezeigt. In der folgenden Abbildung wurde das Rendermaterial auf die Innenüberdeckung angewendet:

Definieren von Überdeckungen

Überdeckungen können anhand von AutoCAD Civil 3D-Parzellen sowie anhand der folgenden Polygonobjekttypen definiert werden:

Polylinien 3D-Polylinien Kreise Ellipsen Rechtecke

Flächen Vermessungslinienzüge Elementkanten Parzellensegmente DGMs

Wenn Sie anhand eines ausgewählten Objekts eine Überdeckung definieren, wird die Geometrie der Überdeckung automatisch aktualisiert, sobald das Originalobjekt geändert wird. Wird das Originalobjekt aus der Zeichnung gelöscht, so wird auch die Überdeckung entfernt.

Anzeigen von Überdeckungen

Die Darstellung der Überdeckung basiert auf den Anzeigeeinstellungen des referenzierten DGM-Stils. Der Anzeigetyp wird entweder auf die Segmente der Überdeckung gekürzt, oder er kreuzt die Segmente:

Anzeigetyp	Trim/Kreuz
Punkte	Trim
Dreiecke	Kreuz
Rand	N/V*
Höhenlinien	Trim
Raster	Trim
Richtungen	Kreuz
Höhen	Kreuz
Neigungen (Verhältnis)	Kreuz
Neigungspfeile	Kreuz
Wasserscheiden	Kreuz

* Die Randanzeige bleibt von Überdeckungen unbeeinflusst.

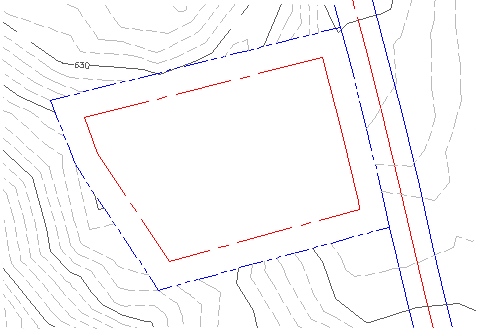

Bei der folgenden Abbildung handelt es sich um ein Beispiel für die kreuzende Darstellung (Dreiecke):

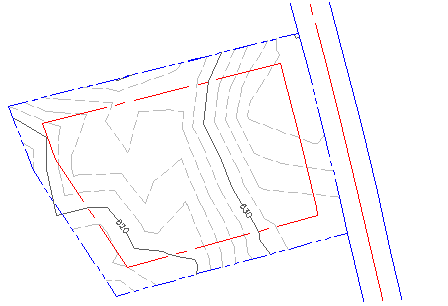

Bei der folgenden Abbildung handelt es sich um ein Beispiel für die getrimmte Darstellung (Höhenlinien):
