Verwenden Sie den Befehl Scheitelpunkte bereinigen, um die Anzahl der Scheitelpunkte auf einer Elementkante zu reduzieren.

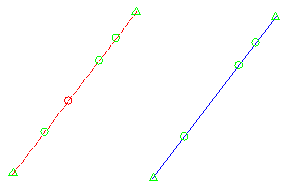

Scheitelpunkte werden anhand von Bereinigungsfaktoren wie Winkel, prozentuale Neigung, Länge und 3D-Entfernung bereinigt, wenn sie für die Linienposition nicht erforderlich sind. Die für die Bereinigung ausgewählten Punkte werden rot hervorgehoben.
Durch Angabe der Bereinigungsfaktoren können folgende Scheitelpunkte gelöscht werden:
- Scheitelpunkte, die im 2D-Raum näher an ihren beiden benachbarten Scheitelpunkten liegen, als durch den Faktor Länge vorgegeben.
- Scheitelpunkte, die einen 2D-Abschrägungswinkel aufweisen, der kleiner ist als der Faktor Winkel.
- Scheitelpunkte, die eine Neigungsdifferenz aufweisen, die kleiner ist als der Faktor Neigung.
- Scheitelpunkte, die im 3D-Raum näher an ihren beiden benachbarten Scheitelpunkten liegen, als durch den Faktor 3D-Entfernungvorgegeben.
Größere Faktoren bewirken, dass mehr Scheitelpunkte bereinigt werden.
Sie können wählen, welche Faktoren zur Berechnung der Bereinigung verwendet werden sollen. Wenn Sie beispielsweise lediglich einen Längenfaktor anwenden möchten, aktivieren Sie das Kontrollkästchen Länge, und deaktivieren Sie alle anderen Kontrollkästchen.
Sie können die Vorgabewerte für diesen Befehl festlegen, indem Sie die Einstellungen des Befehls WeedFeatures bearbeiten.
