So fügen Sie Modellbemaßungen im Komponenten-Builder hinzu

Befolgen Sie die nachstehende Vorgehensweise, um Bemaßungen hinzuzufügen, die die vorgegebene Gesamtgröße des Modells bestimmen. Bemaßungen werden zur Definition der Vorgabegröße einer Komponentenfamilie (oder einer Komponente in einer Komponentenfamilie) verwendet. Sie können weitere Größen wie z. B. eine Werteliste hinzufügen, um einzelne Komponentengrößen in einer Komponentenfamilie zu erstellen.

Tipp: Unter Umständen fällt es Ihnen leichter, Modellbemaßungen in der Draufsicht anstatt in einer Modellansichtsrichtung hinzuzufügen. Um die Ansicht zu ändern, klicken Sie im Menü Ansicht auf 3D-AnsichtenOben.

1. Um die Gesamtlänge der Komponente zu definieren, klicken Sie im Komponenten-Browser mit der rechten Maustaste auf Modellbemaßungen und wählen Entfernung hinzufügen.
   Anmerkung: Bei konstanten Parameterwerten können Sie eine konstante Bemaßung definieren oder anstelle einer Bemaßung den Vorgabewert verwenden, der auf der tatsächlichen Größe der Geometrie basiert. Wenn Sie keine Bemaßungen hinzufügen, werden der Parameter und dessen Wert bei der Auswahl der Komponentengröße nicht angezeigt.
2. Wählen Sie das nächste Modellmodifikatorelement im Modellbereich, und geben Sie eine Position zum Einfügen der Bemaßung an.

   Eine Längenbemaßung (z. B. LenB1 oder LenB2) wird in das Modell eingefügt und zu den Modellparametern und Größenparametern im Komponenten-Browser hinzugefügt.

3. Um die Vorgabe zu ändern oder einen berechneten Wert für die Länge der Komponente anzugeben, erweitern Sie im Komponenten-Browser die Option Modellparameter, klicken mit der rechten Maustaste auf eine Längenbemaßung und wählen Bearbeiten.

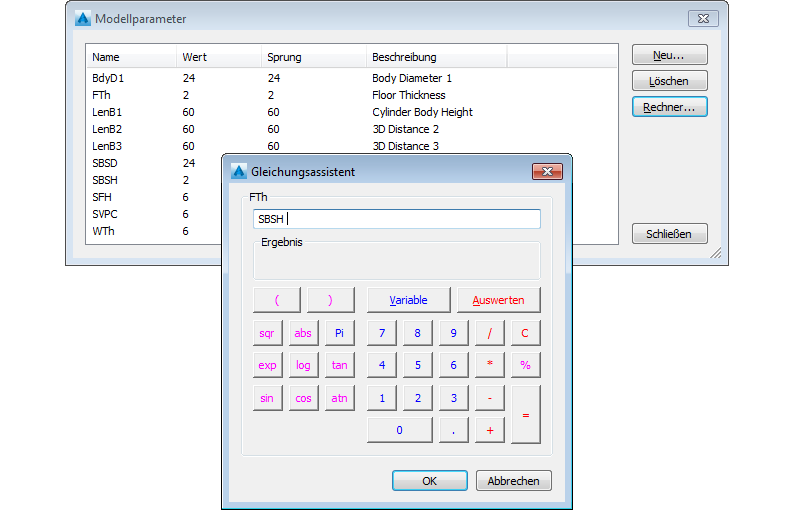

   Das Dialogfeld Modellparameter wird angezeigt.

4. Wenn Sie in der Spalte Gleichung auf den Wert für einen Modellparameter klicken (z. B. LenB1), können Sie einen Wert oder eine Gleichung eingeben, um die Länge der Komponente anzugeben.
   Tipp: Klicken Sie auf Rechner, um den Gleichungsassistent aufzurufen.

5. Der nächste Schritt besteht darin, der Komponente einzelne Größen hinzuzufügen. Fahren Sie mit So fügen Sie einzelne Komponentengrößen im Komponenten-Builder hinzu fort.
