Informationen zu Bemaßungen im Komponenten-Builder

Bemaßungsinformationen dienen zur Angabe von Länge, Durchmesser oder Drehwinkel von geometrischen Elementen im Modell.

In Modellen werden Bemaßungsinformationen benötigt, um die Größe und Position des Entwurfs zu definieren. Bemaßungen werden normalerweise hinzugefügt, nachdem die geometrischen Elemente des Modells fertiggestellt wurden, sie können jedoch zu jeder Zeit im Erstellungsprozess hinzugefügt werden. Beim Hinzufügen von Bemaßungen wenden Sie Regeln an, die die Größe und Position der Elemente im Modell steuern. Bemaßungen können zusammen mit Abhängigkeiten verwendet werden. Wenn die Bemaßungen geändert werden, wird das Modell aktualisiert.

Bemaßungen dienen zur Angabe von Länge, Durchmesser oder Drehwinkel von geometrischen Elementen im Modell. Wird eine Bemaßung hinzugefügt, wird auch ein entsprechender Größenparameter hinzugefügt. Dieser Parameter erstellt einen Platzhalterwert für die Bemaßung, der eine flexible Definition der Bemaßungswerte ermöglicht. Bemaßungen können als vorgegebene numerische Konstanten oder als Gleichungen definiert werden. Diese können zwar ausgetauscht werden, sind aber mit bestimmten Verwendungsmöglichkeiten verbunden.

• Numerische Konstanten sind hilfreich, wenn ein geometrisches Element eine statische oder feste Größe hat, die als Wert in einer einfachen Tabelle, Liste oder einem Konstantenspeichertyp vorliegt.
• Gleichungen eignen sich, wenn die Größe eines Elementsymbols relativ zur Größe eines anderen Elements mathematisch definiert werden muss.

Der Komponenten-Builder weist jedem Bemaßungsparameter einen Variablennamen zu. Buchstaben und Zahlen werden zur Kennzeichnung des Bemaßungstyps (wie Länge oder Durchmesser) und der Reihenfolge, in der die Bemaßung zum Modell hinzugefügt wurde (1 für erste, 2 für zweite usw.), verwendet. Damit die Modellprofilart beim Anpassen der Bemaßungen nicht verzerrt wird, sollten Sie zunächst die großen Bemaßungen definieren. Der Bemaßungstyp hängt vom ausgewählten Element und der Platzierung der Bemaßung ab.

Anmerkung: Beim Hinzufügen von Bemaßungen ist es ratsam, Punkte für die Start- und Endpositionen auszuwählen. Zur einfacheren Auswahl sollten Sie zudem Geometrie deaktivieren, der Sie keine Bemaßung hinzufügen.

Anzeigen von Bemaßungstypen

Im Komponenten-Builder stehen sieben Bemaßungstypen zur Verfügung, die Sie dem Modell hinzufügen können:

Entfernung

Kann für Geometriepaare aller Typen festgelegt werden. Definiert einen Wert zwischen zwei Elementen. Der Wert einer Entfernungsbemaßung kann nicht negativ sein. Wird eine Entfernungsbemaßung zwischen zwei Linien hinzugefügt, wird unterstellt, dass die Linien mit einem bestimmten Abstand parallel zueinander verlaufen.

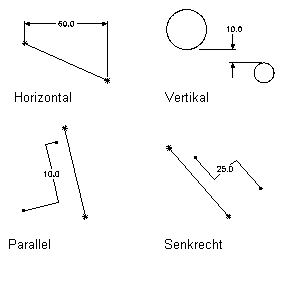

Horizontale Entfernung

Kann für Geometriepaare aller Typen festgelegt werden. Definiert einen Wert zwischen zwei Elementen in einer horizontalen Richtung. Der Wert einer Entfernungsbemaßung kann nicht negativ sein.

Vertikale Entfernung

Kann für Geometriepaare aller Typen festgelegt werden. Definiert einen Wert zwischen zwei Elementen in einer vertikalen Richtung. Der Wert einer Entfernungsbemaßung kann nicht negativ sein.

Parallele Entfernung

Kann für Geometriepaare aller Typen festgelegt werden. Definiert einen Wert zwischen zwei Elementen in einer parallelen Richtung. Der Wert einer Entfernungsbemaßung kann nicht negativ sein.

Senkrechte Entfernung

Kann für Geometriepaare aller Typen festgelegt werden. Definiert einen Wert zwischen zwei Elementen in einer senkrechten Richtung. Der Wert einer Entfernungsbemaßung kann nicht negativ sein.

Durchmesser

Kann für Kreis- und Bogengeometrie festgelegt werden. Definiert einen Wert für den Durchmesser eines kreisförmigen Elements.

Winkel

Kann für Lineargeometriepaare festgelegt werden. Definiert einen Wert für die Gradzahl zwischen zwei linearen Elementen.
