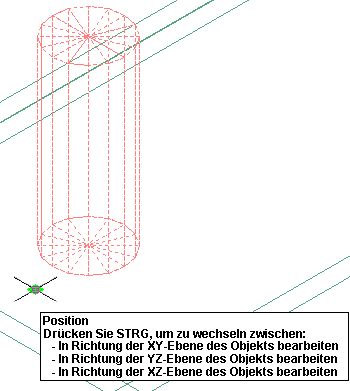

Positionieren Sie einen vorhandenen MV-Block neu, indem Sie die Koordinaten des zugehörigen Einfügepunkts ändern. In der Modellansicht stehen für den Positionsgriff drei Änderungsmöglichkeiten zur Verfügung: Entlang der XY-Ebene bearbeiten, Entlang der XZ-Ebene bearbeiten und Entlang der ZX-Ebene bearbeiten. Drücken Sie die STRG-Taste, um die Modi nacheinander durchzugehen und zum gewünschten Modus zu gelangen. Die Vorgabe ist der Modus Entlang der XY-Ebene bearbeiten. In der Draufsicht ist die Bewegung des Positionsgriffs auf eine Ebene beschränkt.
Sie können die Position eines MV-Blocks auch über die Eigenschaftenpalette ändern.
- Wählen Sie den betreffenden MV-Block.
- Wählen Sie den Positionsgriff.

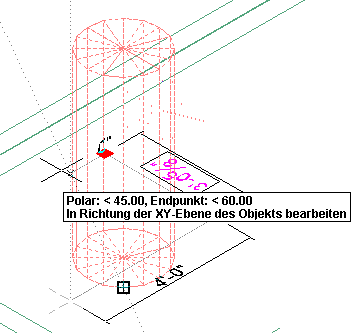

- Verschieben Sie den MV-Block an die gewünschte Position, und klicken Sie darauf, oder geben Sie einen Wert ein, und drücken Sie die EINGABETASTE.
Wenn Sie für die zweite Richtung in einem beliebigen Bearbeitungsmodus einen bestimmten Wert eingeben möchten (beispielsweise für die Richtung Y beim Arbeiten in der XY-Ebene), drücken Sie die TABULATORTASTE, um zur zweiten Richtung zu wechseln.
Sie können auch das Verschieben eines MV-Blocks in eine bestimmte Richtung sperren. Wenn Sie einen Wert für eine der Bemaßungsrichtungen im aktuellen Bearbeitungsmodus eingeben und anschließend die TABULATORTASTE drücken, wird die Bewegung des MV-Blocks auf die zweite Bemaßungsrichtung beschränkt. So können Sie beim Bearbeiten in der XY-Ebene einen Wert für die X-Bemaßung eingeben und anschließend die TABULATORTASTE drücken. Die X-Bemaßung wird bei diesem Wert gesperrt, und die Bewegung des MV-Blocks wird auf die Bemaßungsrichtung Y beschränkt.
- Klicken Sie mit der rechten Maustaste, und wählen Sie , um die Griffe zu deaktivieren.
