Ein MV-Block ist ein AutoCAD Civil 3D-Objekt mit unterschiedlichen Darstellungen in verschiedenen Ansichtsrichtungen. Sie können einen MV-Block aus AutoCAD-Blöcken erstellen, mit denen die verschiedenen Ansichten des zu erstellenden benutzerspezifischen Objekts dargestellt werden können.
Mithilfe eines MV-Blocks können Objekte unterschiedlicher Typen in AutoCAD Civil 3D dargestellt werden. Hierzu gehören die Folgenden:
- Pflanzen, wie z. B. Bäume und Büsche
- Zusatzeinrichtungen, wie z. B. Hydranten
- Fahrzeuge
- Beschilderungen
MV-Blöcke werden aus verschiedenen Blickrichtungen und in verschiedenen Darstellungen jeweils unterschiedlich angezeigt. So wird beispielsweise in der Draufsicht eines MV-Blocks, der ein Verkehrsschild darstellt, die Oberseite des Schilds gezeigt. Die Ansicht von unten zeigt die Unterseite des Schilds, ferner sind Darstellungen für die Ansichten von links, von rechts, von vorn und von hinten vorhanden. Darüber hinaus können Sie für jede Darstellung eine unterschiedliche Anordnung von Ansichten definieren. So steht Ihnen für die Draufsicht und für die reflektierte Ansicht jeweils ein eigener Satz von Ansichten zur Verfügung.

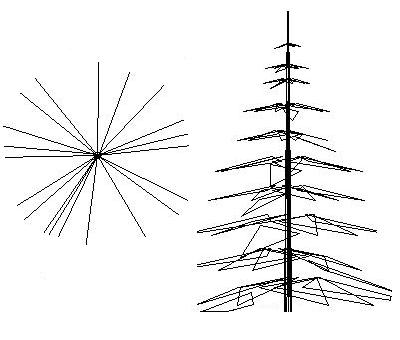

Die Ansichtsblöcke für die Draufsicht und den Höhenplan zur Darstellung eines Nadelbaums könnten wie in der folgenden Abbildung gezeigt aussehen:
