So erstellen Sie AutoCAD-Parabeln durch Ausgleichseinrechnung

Die Ausgleichsparabel für die Punkte wird berechnet. Sie können dann in einem Dialogfeld die angegebenen Punkte ausschließen oder einen bzw. zwei Zwangspunkte auswählen.

Anmerkung: Bei Verwendung der Ausgleichseinrechnungsbefehle für die Zeichnung von Längsschnitten verwenden Sie den Befehl Parabel einrechnen für Ausrundungen. Weitere Informationen finden Sie unter Informationen zum Entwurf von Ausrundungen.

So erstellen Sie eine AutoCAD-Parabel durch Ausgleichseinrechnung von vorhandenen Objekten

1. Wenn Sie durch Ausgleichseinrechnung eine Parabel für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste AusgleichseinrechnungAusgleichsparabel erstellen Finden.
3. Wählen Sie im Dialogfeld Parabel durch Ausgleichseinrechnung den Eintrag Anhand von Elementen erstellen. Legen Sie die Toleranzeinstellungen für die Tessellation und die Mittelordinaten fest.
4. Wählen Sie an der Befehlszeile mindestens ein Objekt aus.
   Anmerkung: Sie können an der Befehlszeile mehrere Objekttypen auswählen.

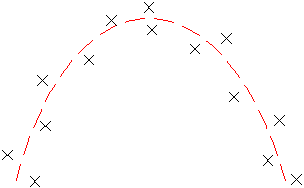

   Sobald Sie im Zeichnungsfenster Objekte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Parabel wird in Echtzeit angezeigt.

   Anmerkung: Wählen Sie die letzten drei nicht an Linien ausgerichteten Abweichungspunkte aus.
5. Wenn Sie ein Längsschnittobjekt ausgewählt haben, legen Sie im Dialogfeld Stationsbereich angeben die Anfangs- und Endstation fest.
6. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
7. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

   Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

   Anmerkung: Wenn die AutoCAD-Parabel erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.
8. Erstellen einer AutoCAD-Parabel:
   • Klicken Sie auf , um die Parabel zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Parabeln verwenden.
   • Klicken Sie auf , um die Parabel zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
9. Wandeln Sie, falls gewünscht, die AutoCAD-Parabel in ein Achs- oder Längsschnittobjekt um.

So erstellen Sie eine AutoCAD-Parabel durch Ausgleichseinrechnung anhand einer Auswahl im Zeichnungsfenster

1. Wenn Sie durch Ausgleichseinrechnung eine Parabel für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste AusgleichseinrechnungAusgleichsparabel erstellen Finden.
3. Wählen Sie im Dialogfeld Parabel durch Ausgleichseinrechnung den Eintrag Anhand Auswahl im Zeichnungsfenster.
4. Wählen Sie einen Anfangspunkt und mindestens zwei weitere Punkte aus.
   Anmerkung: Sie können den Modus OFANG oder transparente Befehle für die Auswahl von Punkten verwenden.

   Sobald Sie im Zeichnungsfenster Punkte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Parabel wird in Echtzeit angezeigt.

   Anmerkung: Wählen Sie die letzten drei nicht an Linien ausgerichteten Abweichungspunkte aus.
5. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
6. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

   Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

   Anmerkung: Wenn die AutoCAD-Parabel erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.
7. Erstellen einer AutoCAD-Parabel:
   • Klicken Sie auf , um die Parabel zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Parabeln verwenden.
   • Klicken Sie auf , um die Parabel zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
8. Wandeln Sie, falls gewünscht, die AutoCAD-Parabel in ein Achs- oder Längsschnittobjekt um.
