Verwenden Sie das Wassertropfen-Dienstprogramm, um den Pfad zu verfolgen, den Wasser über ein DGM nimmt.
Das Dienstprogramm zeichnet eine 2D- oder 3D-Polylinie, die einen Wasserlauf wiedergibt, und kennzeichnet außerdem den Anfangspunkt des Pfads. Wenn sich ein Kanal teilt, werden die neuen Polylinien so gezeichnet, dass sie jedem einzelnen Wassertropfenpfad folgen.

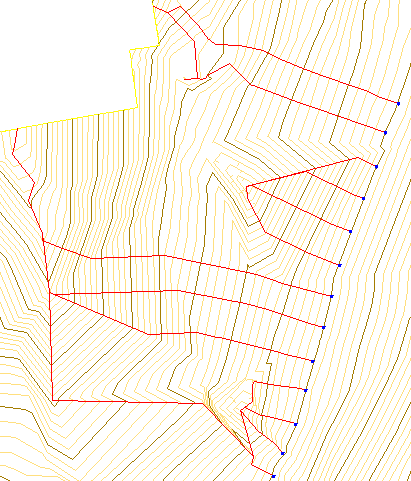

Es können zum Beispiel mehrere Wassertropfenpfade von einer Höhenlinie gezeichnet werden, um den Wasserfluss entlang der Höhenlinie darzustellen:
Zum Zeichnen der Flusslinie können Sie eine 2D- oder 3D-Polylinie verwenden. Der verwendete Linientyp hängt von den Analyseanforderungen ab. Nachfolgend sind einige Verwendungsbeispiele für die einzelnen Linientypen aufgeführt:
- 2D-Polylinie. Sie müssen eine Fläche beschreiben, die den Abflussbereich für eine Wasserabflussanalyse darstellt. Sie erstellen eine geschlossene 2D-Polylinie mithilfe der Bearbeitungsbefehle von AutoCAD. Die entstehende geschlossene 2D-Polylinie kann dann zum Abfragen der Fläche und Durchführen weiterer Analysen verwendet werden.
- 3D-Polylinie: Sie möchten eine Visualisierung durchführen und die Linien über das DGM legen. Sie können ebenfalls aus den Wassertropfenlinien für Verschneidungszwecke Verschneidungselementkanten erstellen.
