Fügen Sie mit diesem Dialogfeld bei der Erstellung eines Längsschnitts durch Ausgleichseinrechnung Scheitelpunkte entlang eines linearen Objekts, zum Beispiel einer Elementkante oder eines AutoCAD-Objekts, hinzu, oder entfernen Sie diese.
- Bereinigen
-

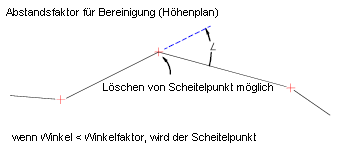

Verringert die Anzahl der Scheitelpunkte, die entlang des Ausgleichsobjekts erstellt werden. Der Bereinigungsfaktor ignoriert die Scheitelpunkte, die um weniger als die Winkeltoleranz abgeschrägt werden. Ein größerer Abschrägungswinkel bereinigt eine größere Anzahl von Punkten. Die Winkeltoleranz wird in Winkeleinheiten gemessen. Die Winkeltoleranz muss kleiner als die ergänzende Entfernung sein.
- Winkeltoleranz
-
Gibt den Bereinigungswinkel an.
- Ergänzung
-
Fügt Scheitelpunkte entlang des Ausgleichsobjekts hinzu.
- Abstand
-
Gibt den maximalen Abstand zwischen Scheitelpunkten an. Wenn der Abstand zwischen den Scheitelpunkten an einem Objekt größer als der Ergänzungsfaktor ist, werden entlang der Höhenlinie in gleichem Abstand Punkte hinzugefügt. Der Abstand zwischen diesen Punkten ist entweder kleiner oder gleich dem Ergänzungsabstand. Je kleiner der Abstand ist, desto größer ist die Anzahl der Ergänzungspunkte.
