Dialogfeld Bogenkalkulator

In diesem Dialogfeld können Sie Bogenparameter aus der Eingabe berechnen.

Anmerkung: Um die im Dialogfeld Bogenkalkulator verwendeten Einheiten zu ändern, verwenden Sie im Dialogfeld Zeichnungseinstellungen die Registerkarte Umgebungseinstellungen. Ändern Sie unter Winkel den Formatwert in die Einheit, die Sie verwenden möchten. Weitere Informationen finden Sie unter So legen Sie Umgebungseinstellungen fest.

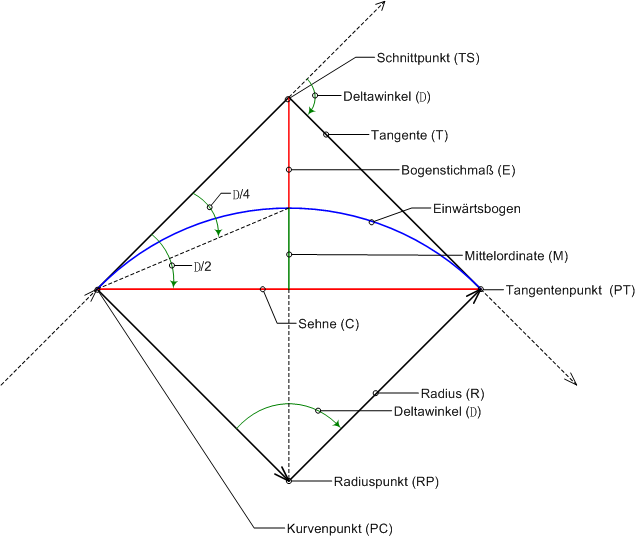

Die folgende Abbildung zeigt die Bogenparameter, die in AutoCAD Civil 3D verwendet werden.

Krümmungsgraddefinition

Gibt an, ob der Krümmungsgrad auf dem Bogen oder der Sehne basiert.

• Sehnendefinition: Gibt an, ob der Krümmungsgrad durch die Sehne bestimmt ist. Verwenden Sie diese Option, wenn es sich um den Bogen einer Schiene handelt. Bei einem Schienenbogen ergibt sich der Krümmungsgrad aus dem Winkel in der Mitte eines Kreisbogens geschnitten von einer Sehne von 100 Einheiten.
• Bogendefinition: Gibt an, dass der Krümmungsgrad durch den Bogen bestimmt wird. Verwenden Sie diese Option, wenn es sich um den Bogen einer Straße handelt. Bei einem Straßenbogen ergibt sich der Grad des Bogens aus dem zentralen Winkel geschnitten von einem Kreisbogen von 100 Einheiten.

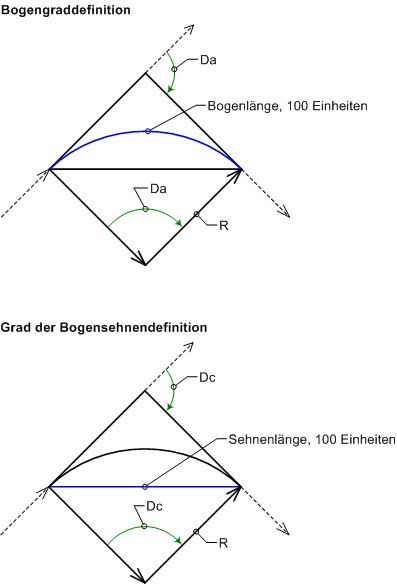

Die folgende Abbildung zeigt die Definition des Bogengrades für Bogen und Sehnen.

Feste Eigenschaft

Gibt an, welche Eigenschaft bei Berechnungen fest sein soll.

• Radius: Bestimmt, dass der Radius festgelegt ist.
• Delta Winkel: Bestimmt, dass der Delta-Winkel festgelegt ist.

Krümmungsgrad

Gibt den Grad der Krümmung an.

Deltawinkel

Gibt den Deltawinkel des Bogens an. Diese Option ist nicht anpassbar, wenn Deltawinkel als die feste Eigenschaft angegeben ist.

Radius

Gibt den Radius des Bogens an. Diese Option ist nicht anpassbar, wenn Radius als die feste Eigenschaft angegeben ist.

Tangentenabstand

Gibt die Tangentenlänge des Bogens an.

Bogenlänge

Gibt die Bogenlänge des Bogens an.

Sehnenlänge

Gibt die Sehnenlänge des Bogens an.

Externer Abstand

Gibt die externe Sekantenlänge des Bogens an.

Abstand Sekantenmittelpunkt-Bogen

Gibt die Länge der Mittelordinate des Bogens an.

Sendet den aktuellen Wert zur Befehlszeile.

Wählt optional einen Bogen in der Zeichnung aus und zeigt seine Werte im Kalkulator an. Bearbeitungen, die Sie anschließend am Kalkulator vornehmen, werden in der Zeichnung aktualisiert.
