Verwenden Sie die Bruchkantenwerkzeuge von AutoCAD Civil 3D zum Suchen, Berichten und Korrigieren aller sich schneidender Bruchkanten in einer Vermessungsdatenbank oder in einem DGM, der beziehungsweise dem die Bruchkantengeometrie hinzugefügt wurde.
Jede ungültige Bedingung in einer Bruchkantengeometrie kann Probleme bei der DGM-Erstellung verursachen.

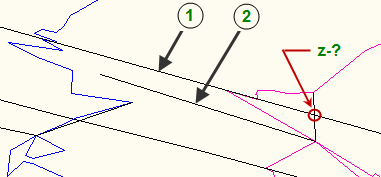

In der nachstehenden Zeichnung finden Sie ein Beispiel für zwei sich schneidende Bruchkanten, mit denen eine ungültige Bedingung erzeugt wird, wenn am Schnittpunkt der Bruchkanten 1 und 2 zwei Höhen vorhanden sind.
Mit den Werkzeugen für Bruchkanten können folgende Operationen ausgeführt werden:
- Ermitteln von sich kreuzenden Bruchkanten in einer Vermessungsdatenbank, einem Vermessungslinienzug oder einem aus Vermessungsdaten erstellten DGM.
- Bearbeiten von Bruchkantenhöhen zur Auflösung von durch sich kreuzende Bruchkanten verursachte Probleme.
- Erstellen von Berichten zu sich kreuzenden Bruchkanten oder Bruchkanten, die außerhalb der angegebenen Bereiche liegen.
