So erstellen Sie Achsparallelen

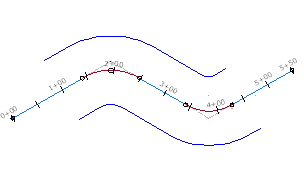

Sie können in einem einzigen Schritt mehrere Achsparallelen auf einer oder beiden Seiten der übergeordneten Achse erstellen. Der Versatzabstand wird für die linke und rechte Seite separat festgelegt.

Die linke und die rechte Seite werden von einer Position aus bestimmt, die sich gegenüber des Endes der übergeordneten Achse befindet.

Die Achsparallelen behalten ihren Versatzabstand bei, wenn die übergeordnete Achse bearbeitet wird. Das einzige geometrische Attribut der direkt zu bearbeitenden Achsparallelen ist der Versatzabstand.

1. Klicken Sie auf Registerkarte HomeGruppe Entwurf erstellenDropdown-Liste AchseAchsparallele erstellen Finden.
2. Wählen Sie im Dialogfeld Achsparallelen erstellen die folgenden Attribute aus:
   • Übergeordnete Achse
   • Namensvorlage
   • Stationsbereich für den Versatz
   • Anzahl von Versätzen auf jeder Seite
   • Inkrementeller Versatzabstand auf jeder Seite
   • Richtlinien (optional): Entwurfsgeschwindigkeit, Kriterien-Satz
3. Geben Sie auf der Registerkarte Allgemein für die Achsparallele das Gebiet, den Achsstil, den Layer und den Beschriftungssatz ein.
4. Wenn Sie einen richtlinienkonformer Entwurf auf Achsparallelen anwenden möchten, klicken Sie auf die Registerkarte Richtlinien. Geben Sie die erforderliche Entwurfsgeschwindigkeit ein. Klicken Sie auf Richtlinienkonformen Entwurf erstellen, und wählen Sie dann die Kriterien für den Entwurf aus.
