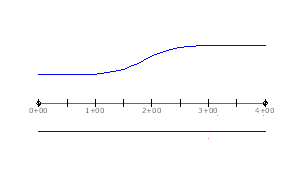

So erstellen Sie einen Aufweitungsbereich auf einer Achse

Erstellen Sie an einer vorhandenen Achse einen Aufweitungsbereich.

Verwenden Sie diesen Befehl zur Erstellung von Elementen wie Abbiegefahrstreifen, Haltebuchten und Straßenparkplätzen.

1. Klicken Sie auf Registerkarte HomeGruppe Entwurf erstellenDropdown-Liste AchseAufweitung erstellen Finden.
2. Klicken Sie auf eine Achse, um die Aufweitung anzufügen. Dies wird auch als übergeordnete Achse bezeichnet.
3. Geben Sie an, ob die Aufweitung als neue Achse oder Teil der übergeordneten Achse erstellt werden soll. Eine Aufweitung kann nur dann Teil der übergeordneten Achse sein, falls die übergeordnete Achse einen dynamischen Versatz oder eine Randachse darstellt.
4. Geben Sie Start- und Endstationen für die Aufweitung, entweder durch das Klicken auf die übergeordnete Achse oder Eingeben von numerischen Stationswerten, an.
5. Geben Sie die Versatzbreite an.
6. Geben Sie an, ob die Aufweitung links oder rechts der übergeordneten Achse versetzt werden soll.

Die Aufweitung wird erstellt, und ihre Standardparameter werden im Fenster Versatzparameter angezeigt.
