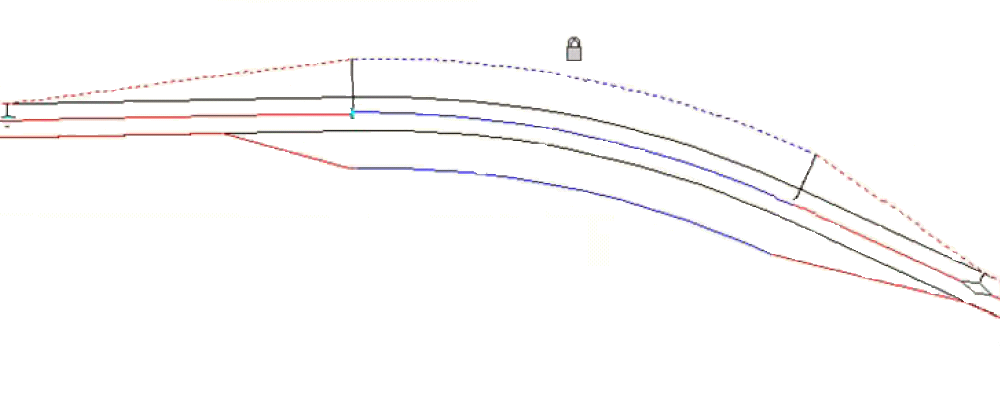

Sie können eine dynamische Achsparallele auf Grundlage der angegebenen Kriterien automatisch um horizontale Krümmungen der übergeordneten Achse aufweitern.
Die Aufweitungswerte und Übergangslängen werden gesteuert, indem Sie Eigenschaften, wie z. B. die Anzahl der Spuren, der Fahrzeugtyp, der Radstand, die Entwurfsgeschwindigkeiten usw., in einer mit der übergeordneten Achse verknüpften Richtliniendatei festlegen. Sie können Aufweitungswerte und Übergangslängen auch manuell angeben, indem Sie Werte in das Dialogfeld Automatische Aufweitung hinzufügen eingeben. Die automatisch aufgeweiteten Kurven bleiben im Verhältnis zu übergeordneten Achsgeometrie auf Grundlage der angegebenen Kriterien dynamisch.
Wenn Sie eine Richtliniendatei verwenden, um Aufweitungsmethoden anzugeben, werden die Regeln zur Steuerung der automatischen Aufweitung in den Abschnitten zu Querneigungstabellen und Aufweitungsmethoden der Richtliniendatei festgelegt.
Die Vorgabedatei für den Entwurf von 3D-Profilkörpern (_Autodesk Civil 3D Imperial Roadway Design Standards.xml) ist normalerweise im Verzeichnis C:\Dokumente und Einstellungen\All Users\Anwendungsdaten\Autodesk\C3D <Version>\deu\Data\Corridor Design Standards\Imperial gespeichert.
Im Folgenden werden die zwei Methoden beschrieben, mit denen einer Achsparallele eine automatisch Aufweitung hinzugefügt werden kann (mithilfe einer Richtliniendatei oder durch die manuelle Definition von Werten):
- Verwenden einer Richtliniendatei: In diesem Verfahren wird beschrieben, wie Sie eine mit der übergeordneten Achse verknüpfte Richtliniendatei angeben und Eigenschaftenwerte sowie andere Parameter im Dialogfeld Automatische Aufweitung hinzufügen festlegen. Die verfügbaren Optionen für Eigenschaftenwerte sind in der angegebenen Richtliniendatei vordefiniert.
- Manuelles Festlegen von Parametern: In diesem Verfahren wird beschrieben, wie Sie Aufweitungsregeln manuell festlegen, indem Sie die Eigenschaften Breite erhöhen und Übergangslänge im Dialogfeld Automatisch Aufweitung hinzufügen definieren.
