Autodesk Inventor-Dateien verfügen über Eigenschaften, die auch als iProperties bezeichnet werden. Anhand dieser Eigenschaften können Dateien verfolgt und verwaltet, Berichte erstellt und Stücklisten in Baugruppen, Teilelisten in Zeichnungen, Schriftfelder und andere Informationen automatisch aktualisiert werden. Factory-Objekte weisen ebenfalls Eigenschaften ähnlich der iProperties auf. Diese Eigenschaften können mittels iProperties oder mit dem Befehl Objekteigenschaften definiert werden.
- Wenn Sie Eigenschaften aktualisieren, werden diese Aktualisierungen nicht auf bereits im Layout platzierte Objekte angewendet. Klicken Sie zum Aktualisieren platzierter Objekte auf der Registerkarte Factory in der Gruppe Factory-Objekte auf Objekte aktualisieren.
- Wenn ein Objekt mehrmals in einem Layout vorhanden ist, aber die Eigenschaften variieren, wird das Objekt als einzelne Position in der Stückliste angezeigt.
Führen Sie die folgenden Schritte durch, um einem Objekt Eigenschaften zuzuweisen.
- Klicken Sie auf der Registerkarte Objekterstellung in der Gruppe Autor auf Objekteigenschaften

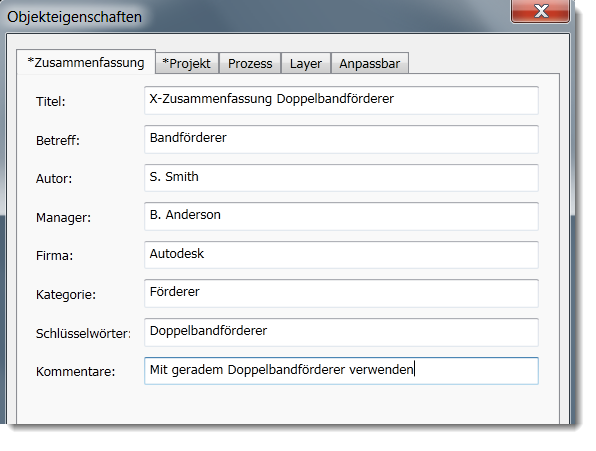

, um das Fenster Eigenschaften zu öffnen. - Geben Sie unter Zusammenfassung Informationen zur Suche nach diesem Objekt im Objekt-Browser ein. Diese Eigenschaften können nicht geändert werden, wenn Sie das Objekt in einem Layout platzieren.
- Die Registerkarte Projekt enthält Informationen, die bei der Vorbereitung einer Stückliste hilfreich sind. Diese Eigenschaften können nicht geändert werden, wenn Sie das Objekt in einem Layout platzieren.
Dateiuntertyp Dateityp, z. B. DWF oder IPT Bauteilnummer Bauteilnummer des Objekts. Wenn Sie diese leer lassen, wird automatisch der Dateiname als Bauteilnummer zugewiesen. Bestandsnummer Bestandsnummer des Objekts Beschreibung Eine kurze Beschreibung des Objekts Versionsnummer Dateirevisionsnummer Projekt Projektname Konstrukteur Projekt- oder Modellkonstrukteur Bevollmächtigter Unterzeichnungsbevollmächtigter Kostenstelle Kostenstelle für das Objekt Geschätzte Kosten In der Stückliste und anderen Kostenberechnungen herangezogene Kosten für das Objekt Erstellungsdatum Heutiges Datum. Klicken Sie auf das Kalendersymbol, um ein anderes Datum auszuwählen. Anbieter Name des Herstellers oder Lieferanten, wenn es sich um ein Drittanbieterobjekt handelt WEB-Verknüpfung Zuliefererverknüpfung oder andere relevante Website-Adresse - Geben Sie auf der Registerkarte Prozess Informationen zum Ausführen von Simulationen in Process Analysis 360 ein. Wenn Sie Process Analysis 360 nicht verwenden, fahren Sie mit der Registerkarte Layer im nächsten Schritt fort.
Prozessobjekt Aktivieren Sie dieses Kontrollkästchen, um dieses Objekt als Simulationsobjekt festzulegen, und wählen Sie dann den Objekttyp aus: Puffer, Prozessor oder Quelle. Die angezeigten Felder variieren je nach ausgewähltem Objekttyp. Puffer Puffer speichern vorübergehend die von einem Prozessor erzeugten Elemente. Name: Puffername, z. B. storage1
Kapazität: Gibt an, wie viele Elemente der Puffer speichern kann.
Prozessor Prozessoren erhalten Quellmaterialien oder Bauteile und führen Vorgänge für diese durch. Name: Prozessorname, z. B. Basisbaugruppe
Beschreibung: Prozessorbeschreibung
MTBF: Mittlere Zeit zwischen Fehlern für diesen Prozessor und dessen Vorgänge. Beispiel: 4400 Std. zeigt an, dass der Prozessor durchschnittlich 4400 Stunden ausgeführt wird, bevor ein Fehler auftritt.
MTTR: Mittlere erforderliche Zeit zum Reparieren dieses Prozessors nach einem Fehler. Beispiel: 60 Min. zeigt an, dass die Reparatur durchschnittlich 60 Minuten dauert.
Kostensatz einrichten: Einrichtungsausgaben geteilt durch die Einrichtungszeit
Verarbeitungskostensatz: Verarbeitungsausgaben geteilt durch die Verarbeitungszeit
Betriebszeit (%): Zeitanteil, in dem der Prozessor ausgeführt wird
Energieverbrauchsrate: Anzahl der verarbeiteten Elemente pro Energieeinheit
Prozessorvorgangsname: Name des gesamten Prozessmodells, dem dieser Prozessor angehört; z. B. Motorbaugruppe
Verarbeitungszeit: Anzahl der in der ausgewählten Zeiteinheit verarbeiteten Elemente
Einrichtungszeit: Erforderliche Zeit zum Einrichten des Prozessors, um den Vorgang auszuführen
Sequenzielle Operationen: Vorgänge in der angezeigten Reihenfolge ausführen. Klicken Sie zum Hinzufügen eines Vorgangs zur Liste auf
. Source Quellen sind Rohmaterialien oder Bauteile, die in einen Factory-Arbeitsablauf gelangen. Name: Quellname, z. B. Metallstange
Ausgabegeschwindigkeit: Anzahl der Elemente, die die Quelle in der ausgewählten Zeiteinheit liefert
Unendliche Zufuhr: Gibt an, dass eine unbegrenzte Zufuhr verfügbar ist. Wenn die Zufuhr begrenzt ist, lassen Sie diese Option leer, und geben Sie einen Wert in das Feld Gesamtzahl der Bauteile ein.
Gesamtzahl der Bauteile: Anzahl der aus dieser Quelle verfügbaren Elemente
-
Auf der Registerkarte Layer können Sie einen vorhandenen Layer auswählen oder einen neuen Layer definieren, in dem das Objekt platziert werden soll. Die automatische Layer-Zuweisung ist nützlich, wenn Sie die Sichtbarkeit dieses Objekts in komplexen Konstruktionen steuern möchten.
Wählen Sie Layer für Objekt angeben, um einen Layer mit diesem Objekt zu verknüpfen. Wenn Sie dieses Kontrollkästchen nicht aktivieren, wird das Objekt im aktuellen DWG-Layer in AutoCAD bzw. in Layer 0 in Inventor platziert.
Wenn Sie einen neuen Layer erstellen möchten, geben Sie einen Namen in das Textfeld ein, und wählen Sie eine Farbe für den Layer aus.
Um einen vorhandenen Layer auszuwählen, wählen Sie einen Wert aus der angezeigten Liste aus. Die angezeigte Liste wird aus der Datei abgerufen, die in den Factory-Optionen auf der Registerkarte Objekterstellung im Feld Layer aus Datei laden angegeben ist. Wenn in den Einstellungen keine Datei angegeben ist, ist die Layer-Liste leer.Anmerkung: Aktivieren Sie das Kontrollkästchen Automatische Layer-Zuweisung aktivieren in den Factory-Optionen auf der Registerkarte Objekte, um diese Funktion zu aktivieren. - Auf der Registerkarte Anpassbar können Sie benutzerdefinierte Eigenschaften hinzufügen, um die Objektdaten zu verfolgen. Informationen, die Sie hier eingeben, werden auf der Palette Factory-Eigenschaften nach Kategorie angezeigt:
Name Geben Sie einen Namen für eine neue benutzerdefinierte Eigenschaft ein, oder wählen Sie eine bestehende benutzerdefinierte Eigenschaft zur Bearbeitung aus. Typ Wählen Sie einen Datentyp aus. Wert Geben Sie einen Wert ein, der dem ausgewählten Datentyp entspricht. Kategorie Geben Sie einen neuen Kategorienamen ein, oder wählen Sie eine vorhandene Kategorie aus. Klicken Sie auf Hinzufügen, um die Eigenschaft zur Liste hinzuzufügen. Die Schaltfläche Löschen löscht die ausgewählte Eigenschaft aus der Eigenschaftenliste.
Nachdem Sie diese Eigenschaften definiert und das Objekt publiziert haben, können Sie es in AutoCAD- und Inventor-Layouts platzieren.
